巫山机场航站楼弱电CAD施工图纸（特殊系统）

搜索更多资源
  • 建筑类别：商业,交通建筑
  • 建筑高度：单层建筑
  • 建筑结构形式：其他结构
  • 建筑面积：3499.1平方米
  • 地上层数：1层
  • 图纸设计深度：施工图
  • 设计年代：近代
  • 项目地址：重庆
  • 弱电设计：火灾自动报警系统,视频监控系统,综合布线系统,有线电视和卫星接收系统,广播系统,信息网络系统,公共信息显示系统,其它


概况：
该项目为巫山神女峰机场工程—航站楼工程，位于机场航站区内，建筑结构形式为主体混凝土框架结构，外维护及屋面钢结构。地上一层，建筑面积3499.1平方米，建筑高度12.2米。

设计范围：
计算机管理系统；综合布线系统；航班信息显示系统；
有线电视系统；安防系统；安检信息系统；火灾自动报警系统；
标志引导系统；广播系统；高港系统；时钟系统；内通系统。

部分图纸摘录：


综合布线、电视系统平面图

安防、安检信息系统平面图

时钟系统、标志引导平面图
火灾自动报警及消防联动系统图



综合布线系统图
电缆电视系统图
安检信息系统图
高港系统图



航显系统图
广播原理系统图
时钟系统原理图




计算机信息管理系统原理图

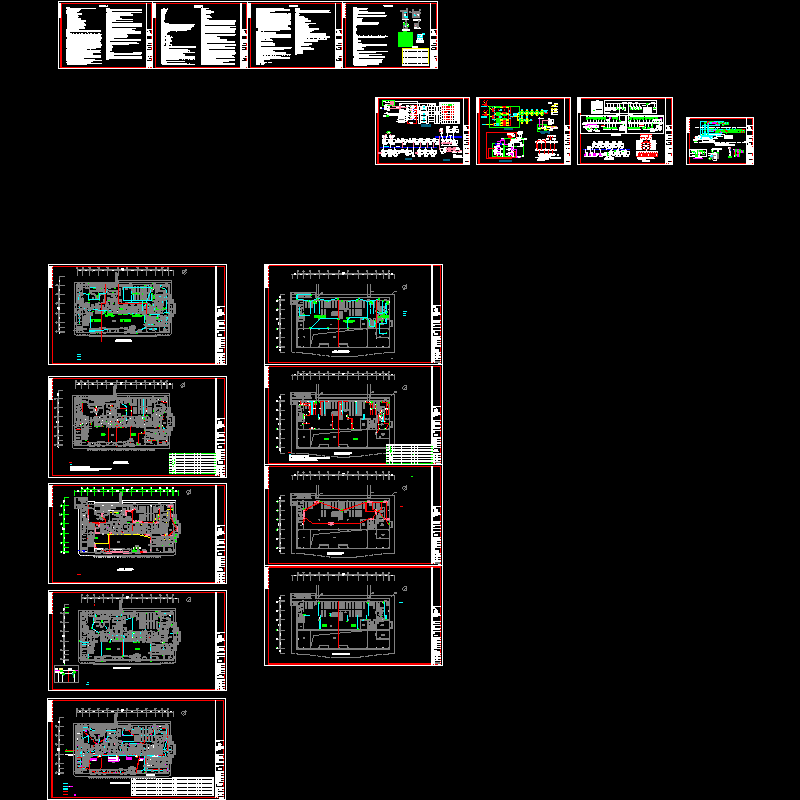

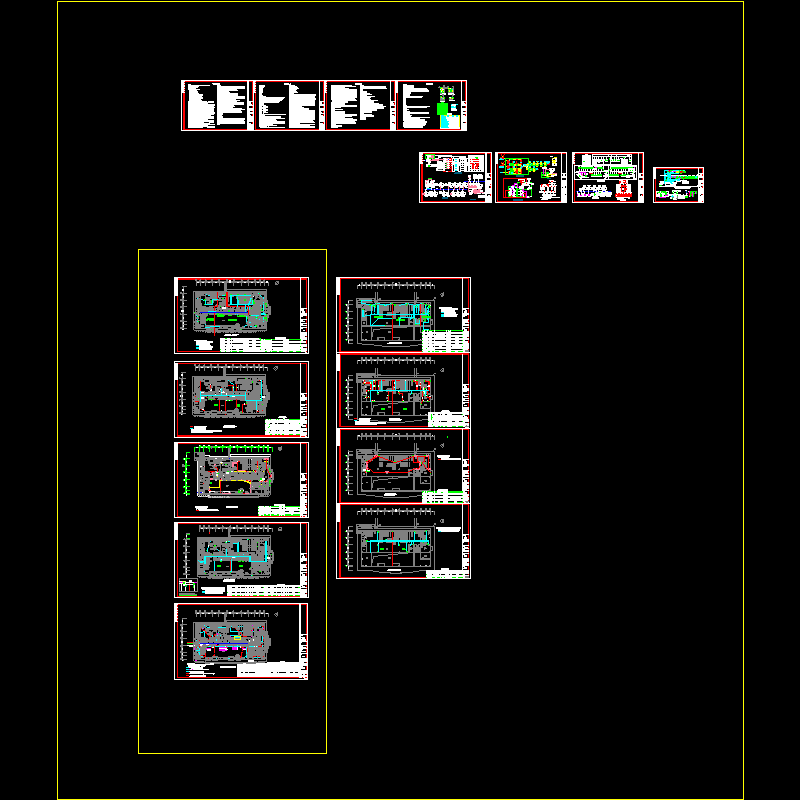

以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
