4层机场航站楼幕墙工程.dwg

  • 建筑类别:交通建筑
  • 建筑高度:多层建筑
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢结构
  • 钢结构:拱结构
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:120张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙
  • 幕墙支承结构:全玻幕墙
  • 玻璃幕墙:点支承

附件详情

济南某机场航站楼幕墙工程
该资料为:济南某机场航站楼幕墙工程
工程地点:山东省济南市
幕墙面积:23168平方米
建筑高度:32.5米
建筑类别:河、路、水、桥、广告、绿化统一的现代航空港
幕墙形式及特点:浮头式点式玻璃幕墙,为10 12A 8阳光控制Low—E中空玻璃;石材幕墙。铝板幕墙。
基本风压:0.50KN/平方米
该资料包含:幕墙设计说明、立面分格图、平面分格图、屋面钢架布置图、剖面图、幕墙展开图、一层幕墙结构平面布置图、二层幕墙结构 平面布置图 、幕墙结构立面布置展开图、幕墙结构剖面图、钢桁架大样图、电动门大样图、登机口大样图、幕墙与主物价收口大样图、点式节点图、普通节点图、点式构造图、普通构造图共120张图纸。

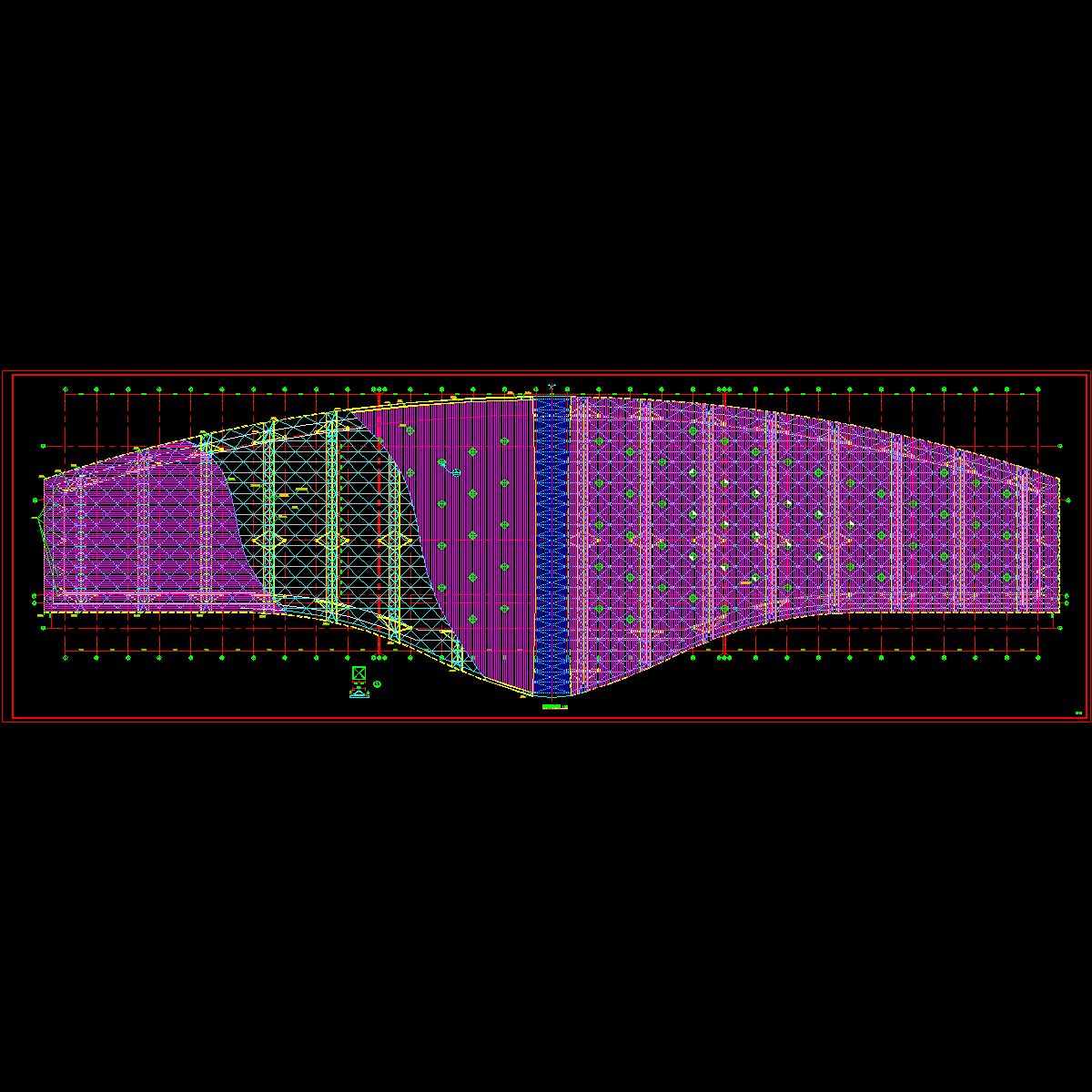

立面分格图

3

4

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

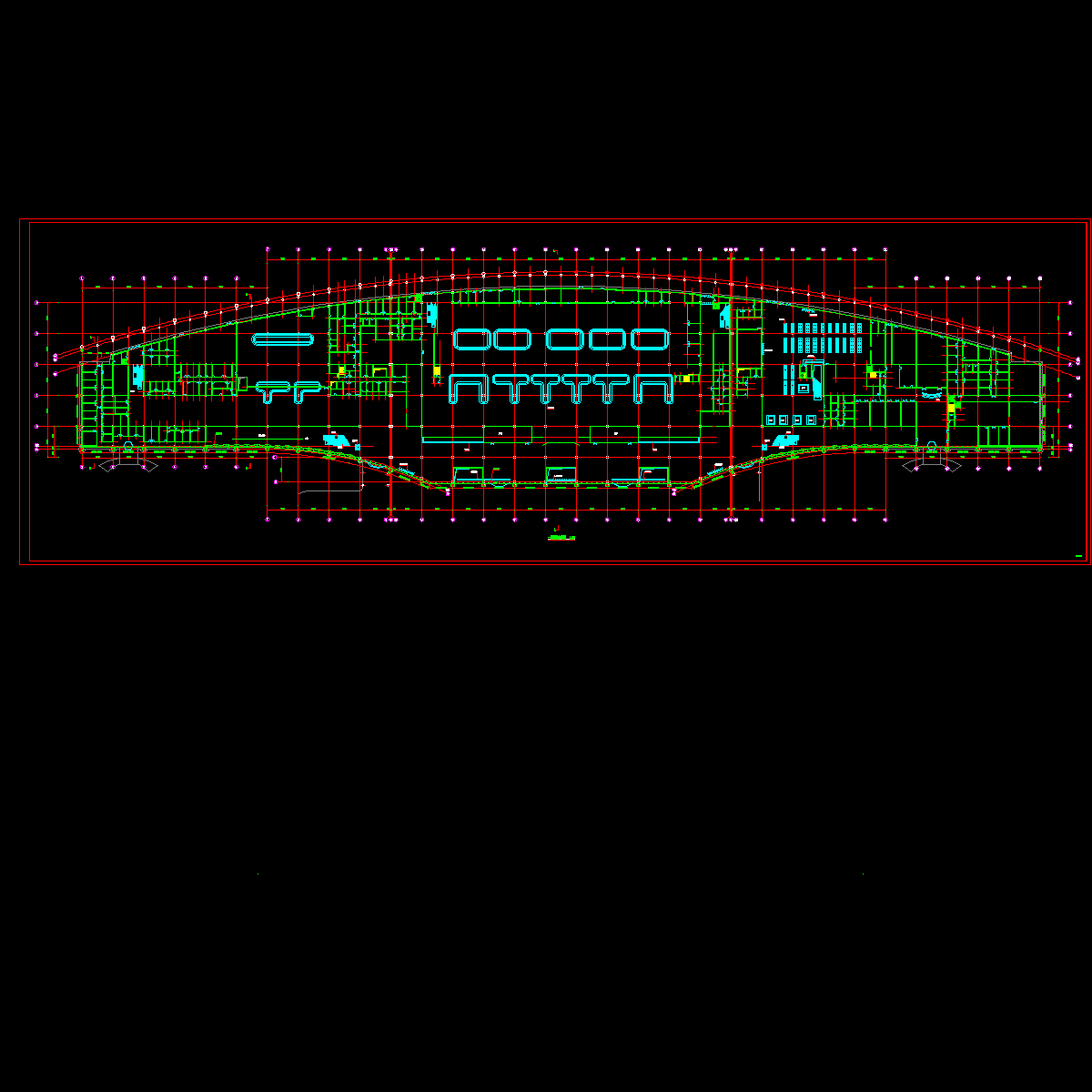

  • pm-1.dwg
    pm-1.dwg
  • pm-2.dwg
    pm-2.dwg

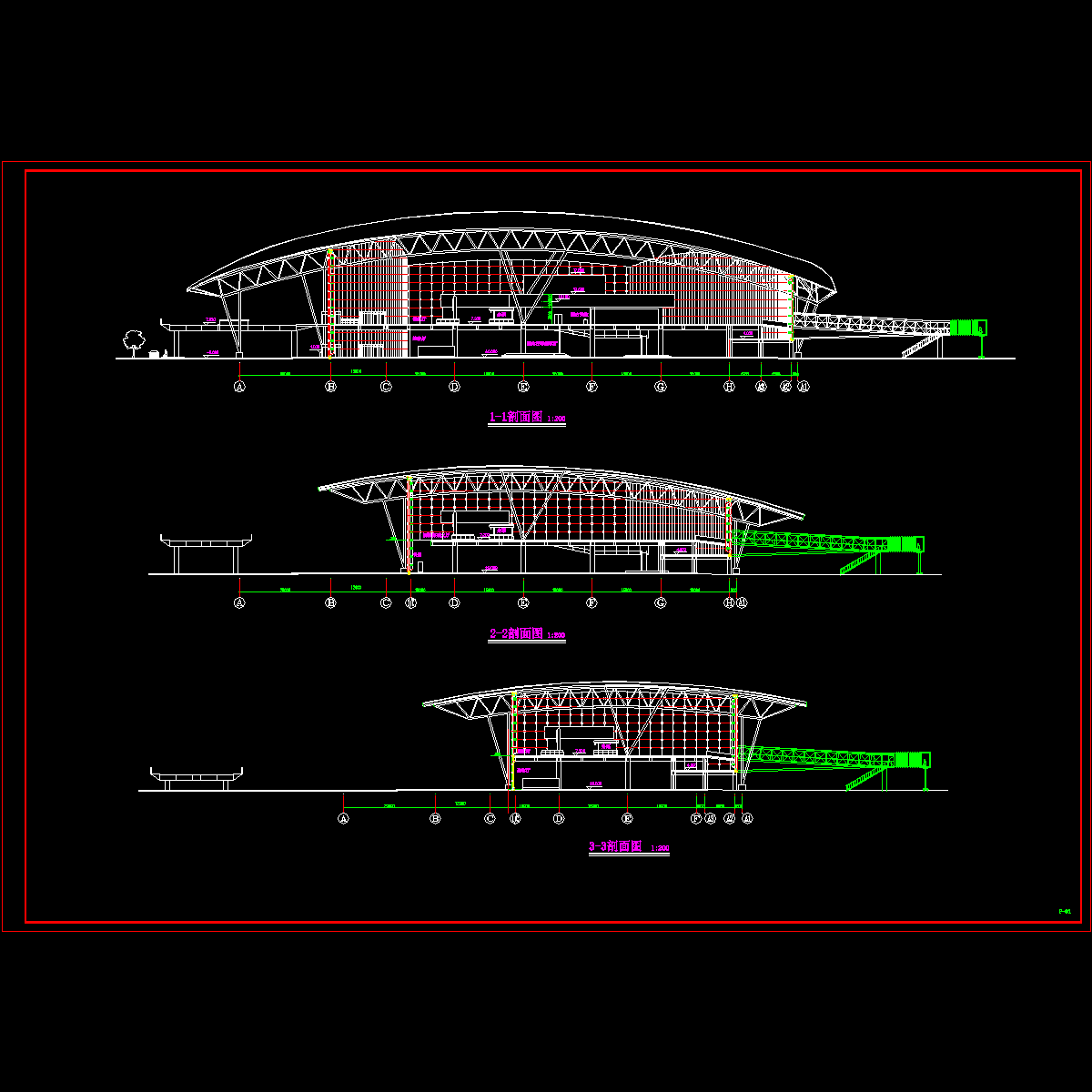

  • 剖面.dwg
    剖面.dwg

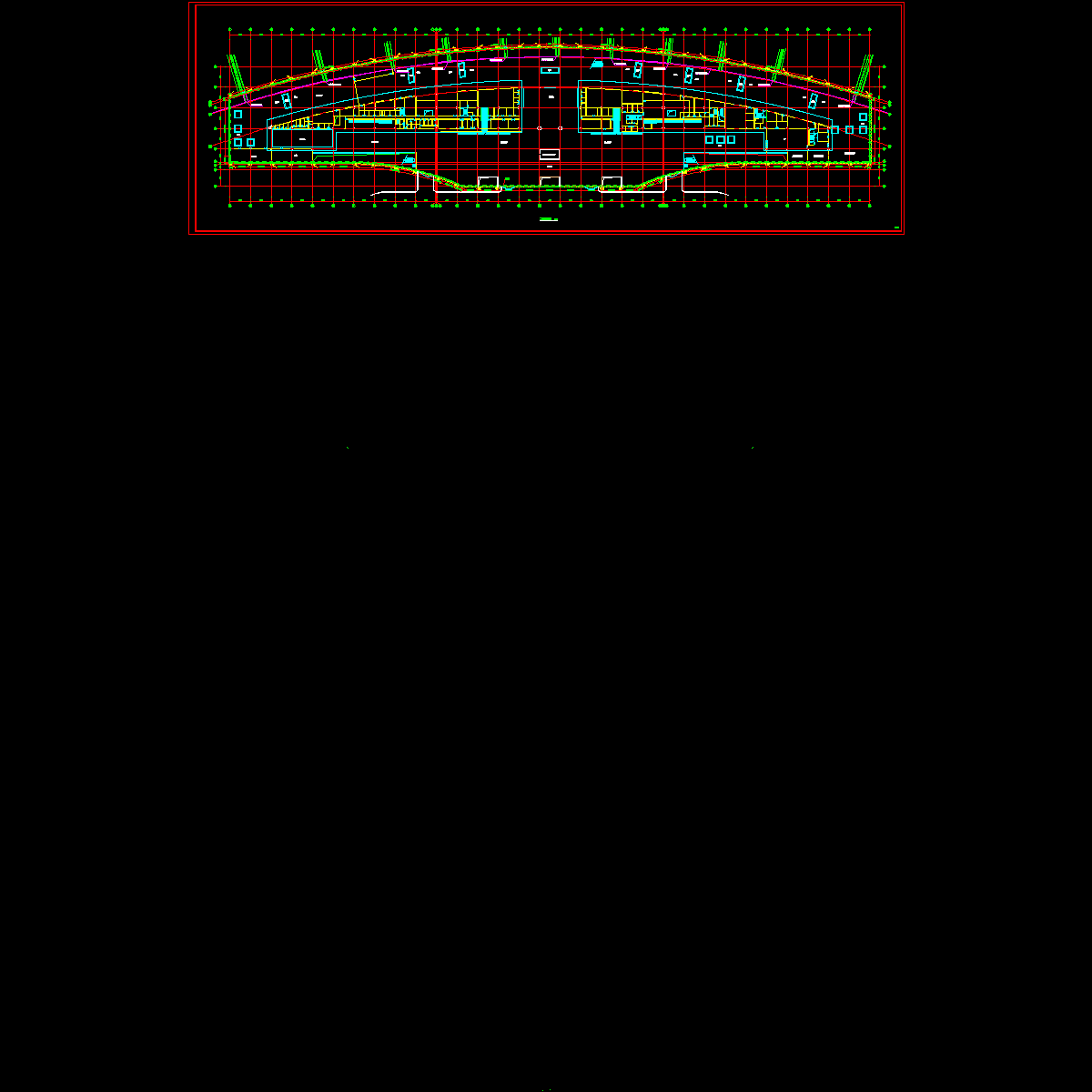

  • 屋面平面图.dwg
    屋面平面图.dwg

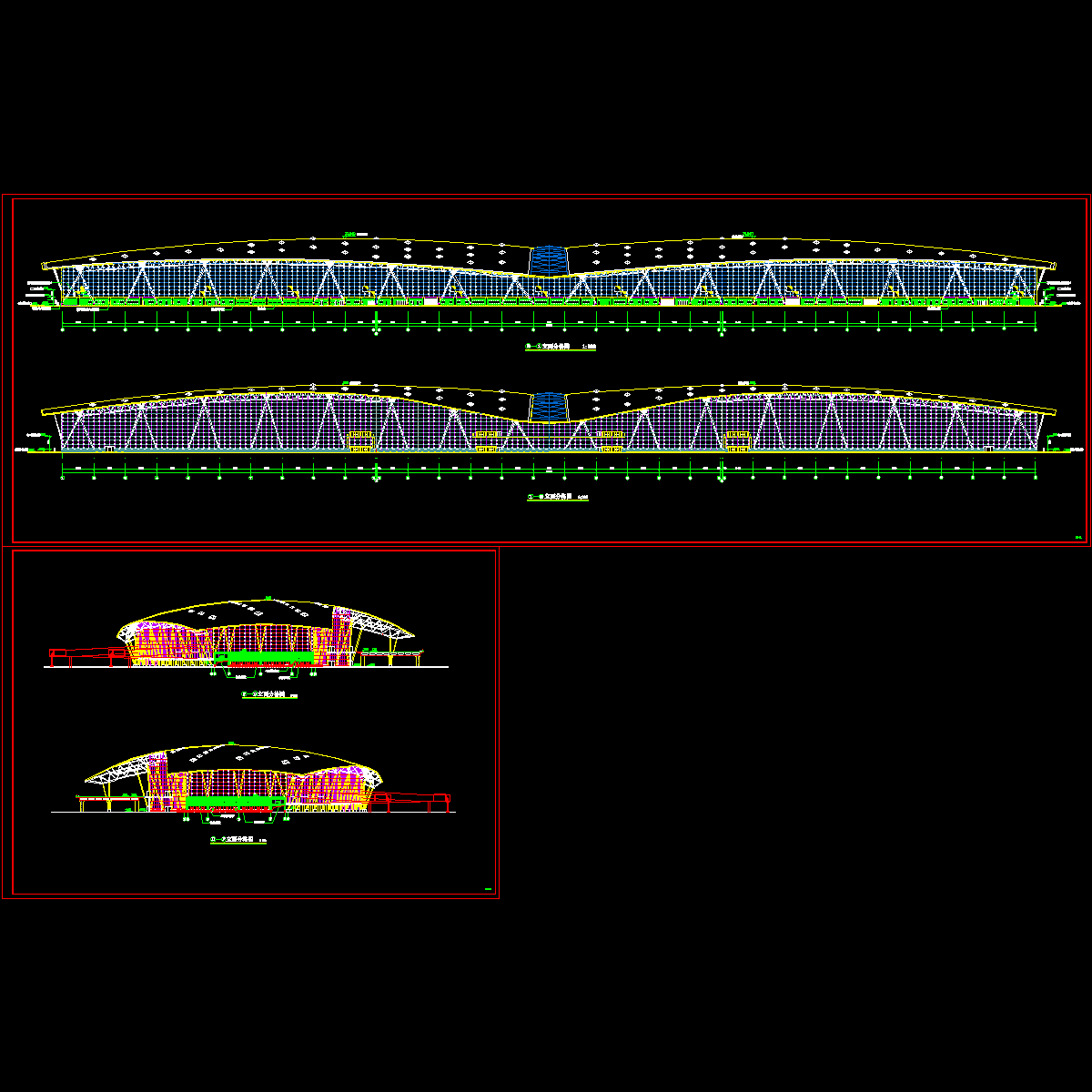

  • 立面图.dwg
    立面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
