6层商务酒店空调通风排烟系统设计CAD施工图纸（防火采暖设计）

附件详情

一、项目概要：

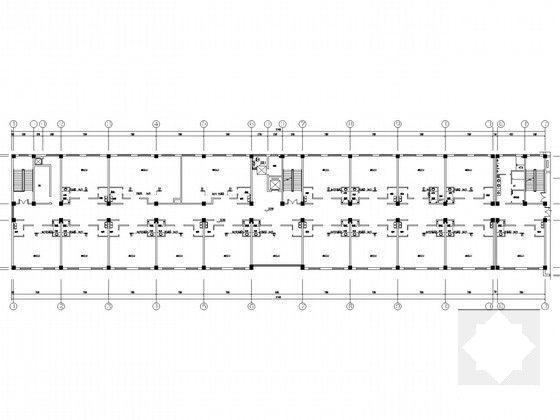

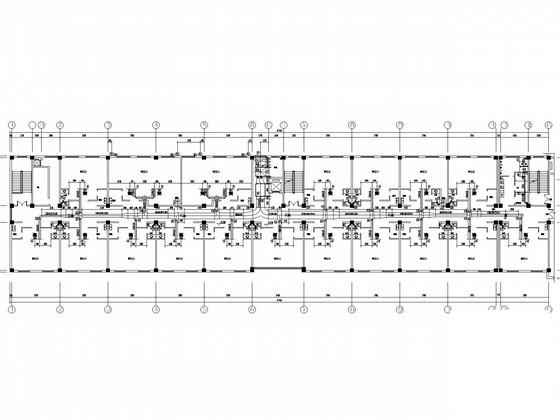

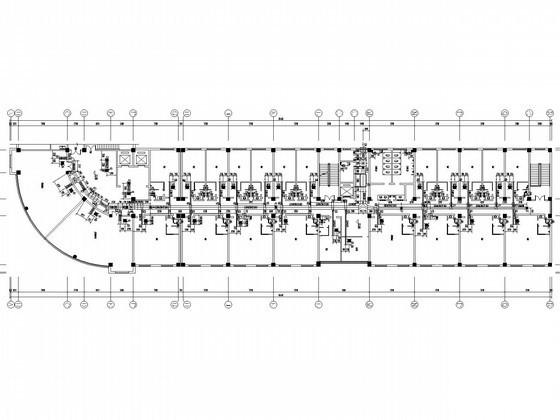

该项目为宁夏银川市一酒店的空调,通风(排烟),采暖设计.建筑物地上五层,局部六层,建筑高度23.85m建筑面积17400平方米，.建筑物一层为商业网点,洗浴中心;二层为洗浴中心的服务用房及宾馆客房;三~六层为酒店餐饮用房及宾馆客房。图纸内容有设计施工说明，图例及主要设备及材料表，空调风路,通风(排烟)平面图，风机布置平面图，剖面图，空调冷冻水路平面图，空调冷凝水路平面图，空调冷凝水管道系统图，采暖管道平面图,系统图，采暖平面图，集配水器大样图等...

二、空调系统：

1.风系统：该项目设新风机加风机盘管的空调系统,冬夏两季使用，各空调场所均为上送上回或侧送上回气流组织...

2.水系统：空调水系统为闭式两管制循环水系统。空调系统设计冷负荷为1392KW,热负荷为2088KW.空调机房设在临近本建筑物的建设单位厂区内.夏季空调供水温度7°C,回水温度12°C;冬季空调供水温度60°C,回水温度50°C...

三、通风排烟系统：

1.通风系统：新风总送风管出新风机房的位置上安装70°C熔断的防火阀,并将电信号送到消防控制中心...

2.防排烟系统：餐饮中心的后厨操作间设有机械排风及补风系统.排风量按50次/h计算二层贵包走廊设排烟系统,排烟量按走廊面积60m3/平方米，三~五层酒店餐饮部分的走廊合用一套排烟系统...
