16层酒店宾馆大厦空调通风系统设计CAD施工图纸(蒸汽溴化锂制冷机)

  • 附件设计说明:有
  • 建筑类别:宾馆,酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计内容:空调,通风
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:单式泵,变流量,双管制
  • 送风方式:散流器送风

附件详情

一、项目概要:
地上16层,为一酒店宾馆大厦建筑...
二、冷热源:
冷源由地下室蒸汽溴化锂制冷机供给...
三、空调系统:
1.办公部分采用风机盘管加新风系统。
2.冷温水系统为一次泵变流量系统,管路为两管制,夏季供冷,冬季供热...

图纸共19张。

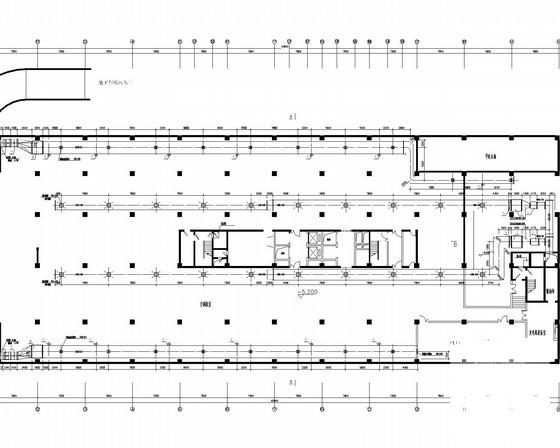

地下室平时通风平面图

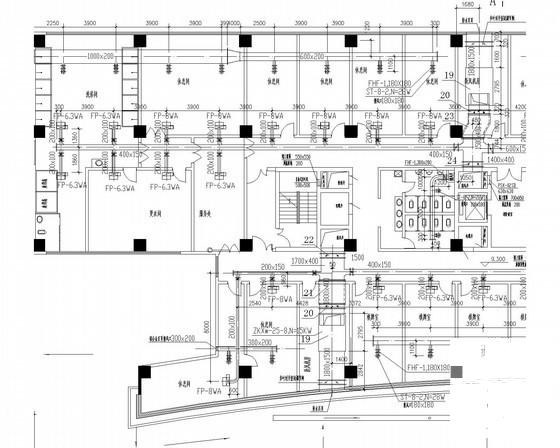

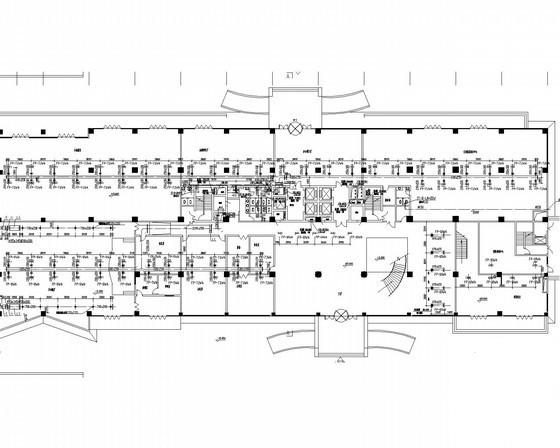

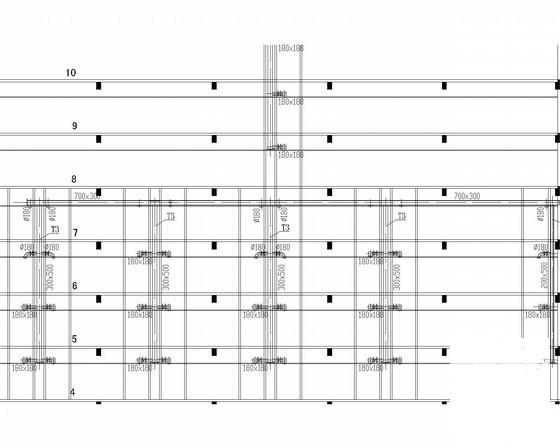

空调风道平面图

剖面图
