超高层商业大厦空调通风及防排烟系统设计CAD施工大样图（制冷机房）.dwg

附件详情

一、项目概要：

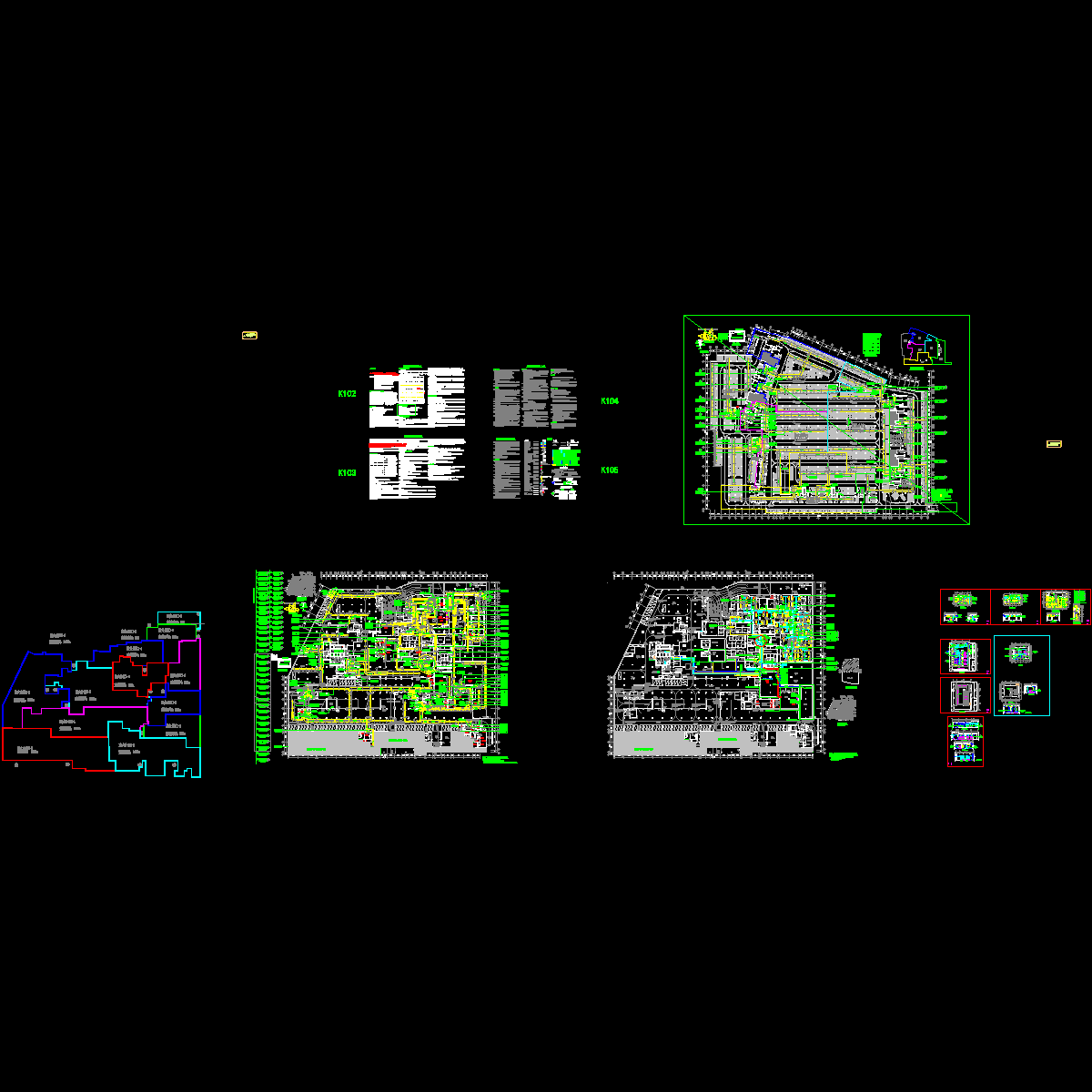

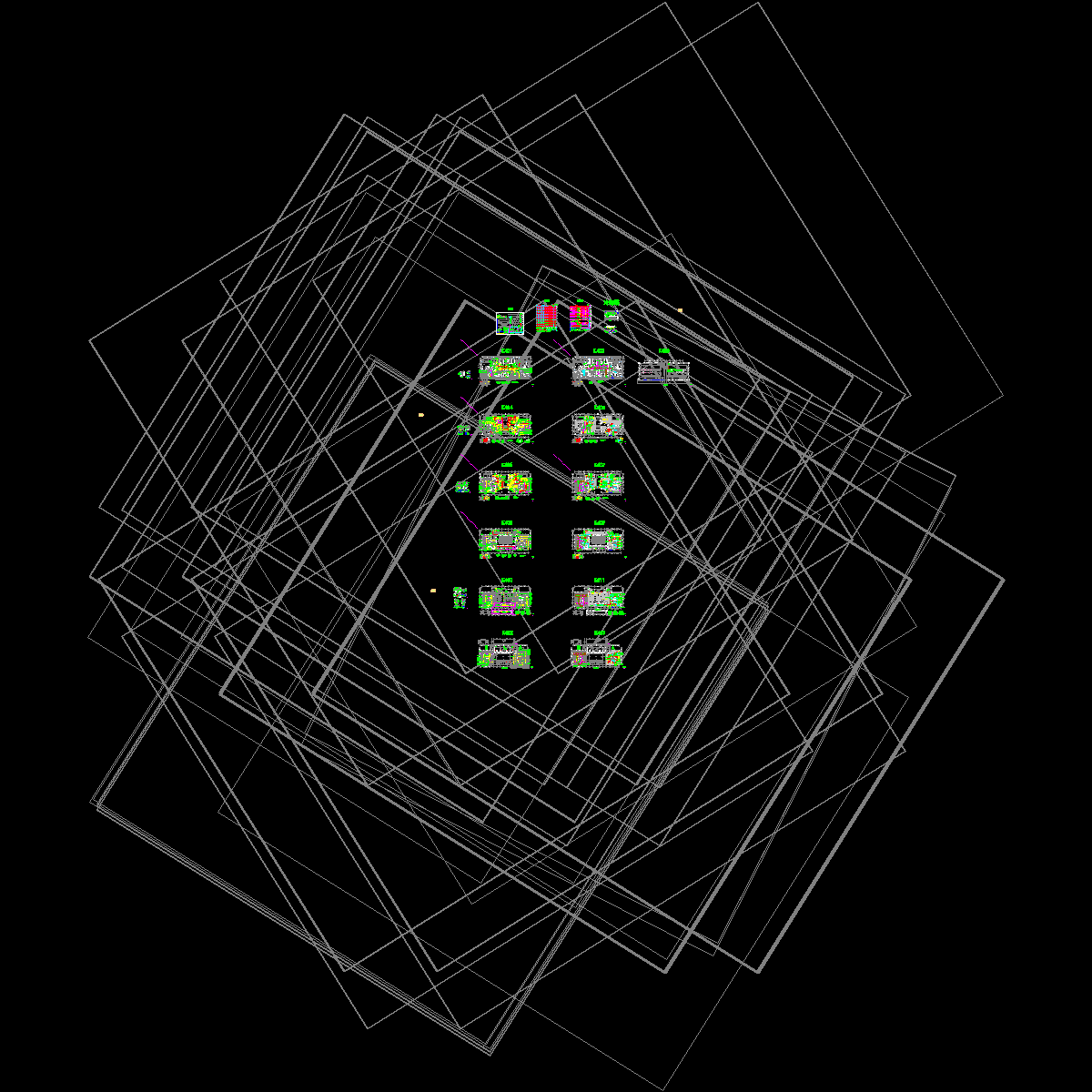

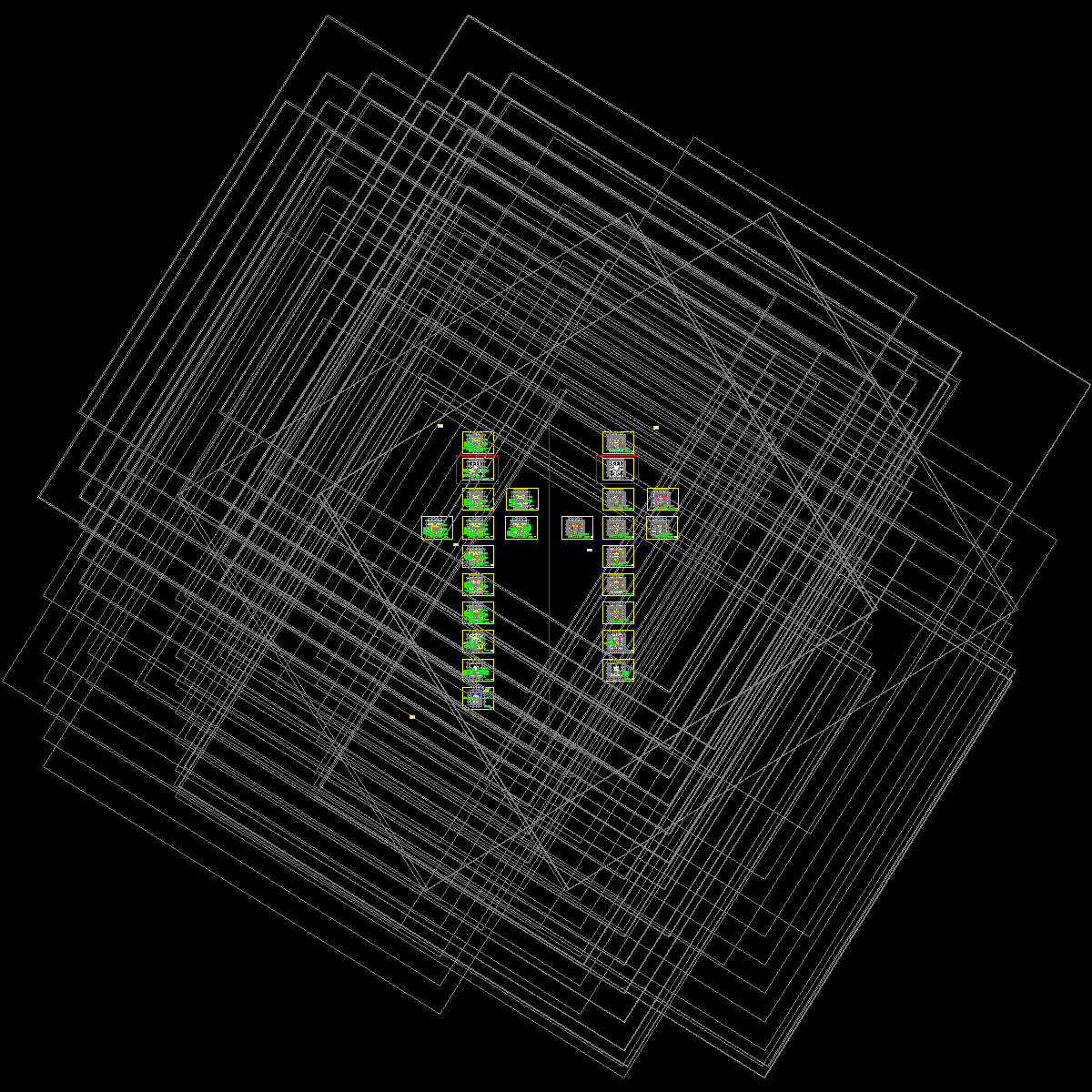

该项目位于上海市，是一个超高层酒店办公综合商业建筑，地上28层，地下1层，建筑面积102996.75平米。图纸内容包含设计及施工说明，主要设备材料表及图例，空调水系统原理图，空调冷媒系统原理图，加压送风系统原理图，空调风系统原理图，制冷机房大样图，制冷机房剖面图，制冷机房基础定位图，通风及防排烟风管平面图，空调新风管及空调水管平面图，空调风管平面图，冷却塔平面图，空调机房大样，冷却塔基础平面图，锅炉房水管系统平面图，锅炉机房基础平面图， 供热系统原理图，换热系统原理图，换热机房大样图等...

二、空调系统：

1.冷热源：采用水冷螺杆式冷水机组，燃气热水锅炉，VRV 新风系统...

2.风系统：采用一次回风单风机定风量全空气系统，风机盘管加新风系统，分体空调，直流式 ，直流式机械送排风系统...

3.水系统：四管制、一次泵变流量、闭式机械循环系统；二管制、一次泵变流量、闭式机械循环系统...

三、 系统：

满足自然排烟条件的场所采用可开启外窗进行自然排烟。设置排烟系统的主要场所：地下汽车库、长度超过20米的内走道、面积超过50mT的地下无窗房间、中庭、中庭走道、面积超过100mT的地上无窗房间...
