3层别墅空调通风系统设计施工图纸

附件详情

一、项目概要：

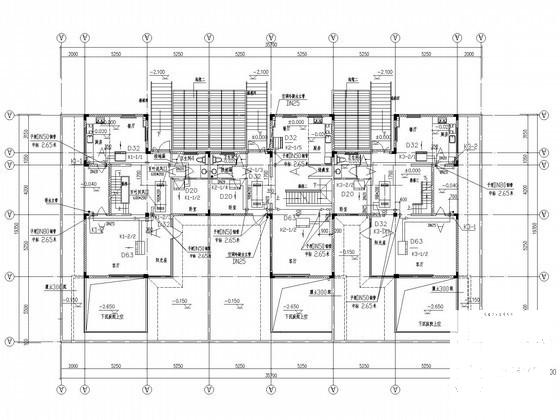

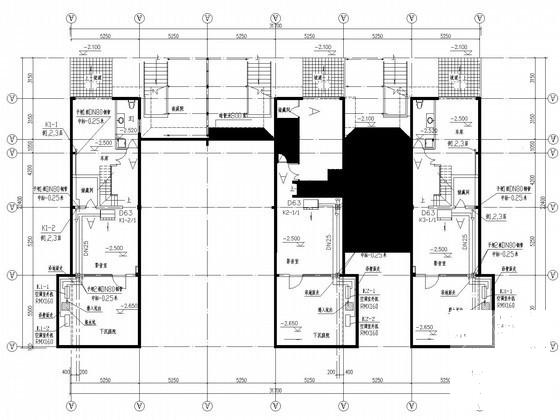

该项目多层别墅的多联空调设计项目。图纸内容包含设计施工说明、设备材料表、空调平面图、新风平

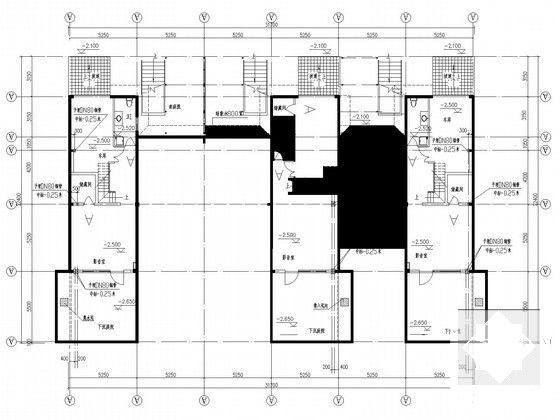

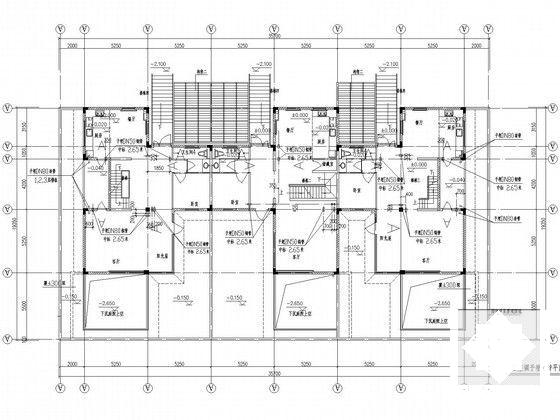

面图、空调予埋套管平面图等...

二、空调系统：

(1), 本联排别墅由东,中,西三户组成;每户地下一层,地上三层,每户空调采用2台变冷剂流量多联机系统，2台空调室外机置于室外下沉庭院内,室内机放置在室内吊顶内。

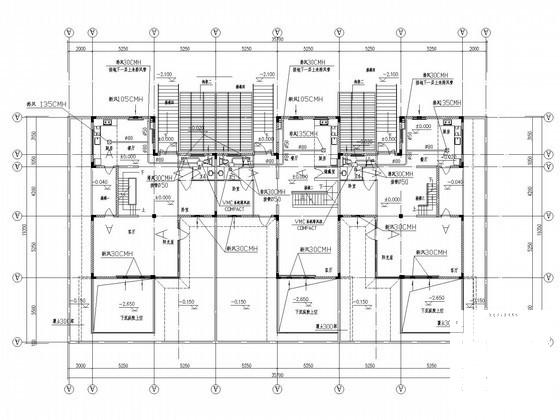

(2), 室内新风系统采用自控式单向机械式通风系统,进风口布置在卧室,客厅,书房等窗户上方,排风口布置在卫生间,厨房间,走廊过道,餐厅等吊顶内,控制风量为自平衡式。
(3), 每户自控式单向机械式通风系统设3套,地下一层和一层合用1台新风系统主机,二层和三层各设1台新风系统主机,单向流新风系统由专业化公司施工。
(4), 室内机由各室内控制器控制调节各室内的温度。
(5), 空调冷凝水管采用镀锌钢管,冷凝水支管坡度1%,干管坡度0.5%,坡向排水方向，经集中后就近排入雨水立管或地漏里...
