11层酒店通风空调系统设计平面CAD图纸

附件详情

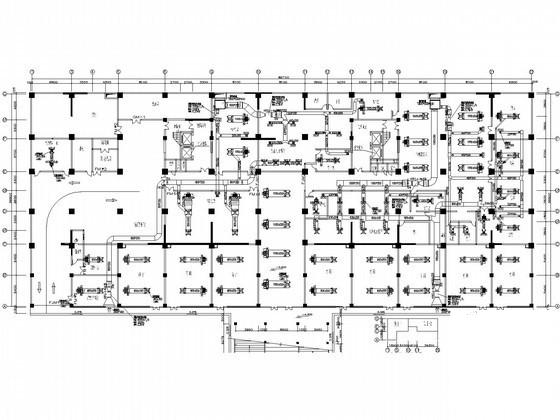

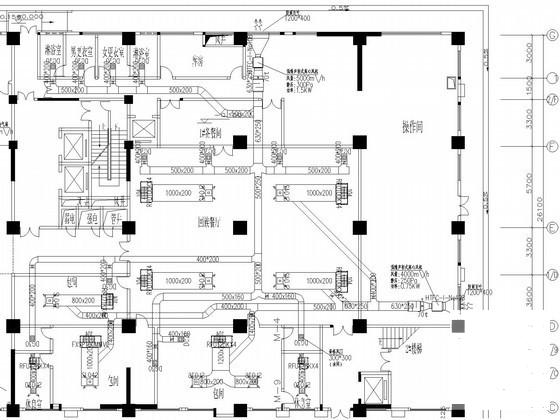

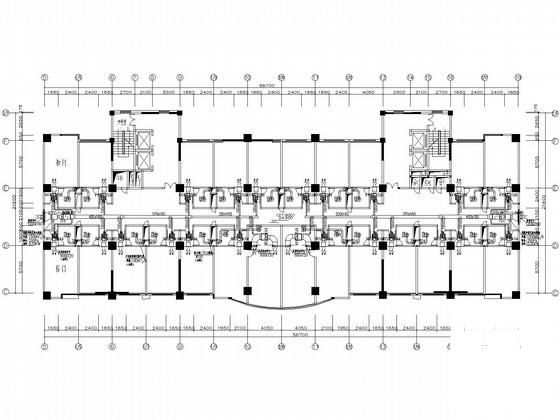

稿件为云南昆明某酒店 通风空调系统 设计平面图，建筑层数11层，建筑高度41.2m，总建筑面积约17916.88m'，属于一类高层建筑。本酒店全部设置VRV变频多联机组中央空调系统。室内机组采用风管式机组，空调室内机组采用有线遥控器进行控制，或采用集中式进行控制。新风供给每层各设一套系统或多套系统，新风机组采用低噪声柜式离心式风机箱；卫生间排风采用采用天花板管道式换气扇直接排入管井或室外，换气扇须自带止回风阀……

图纸共10张，编制与。
