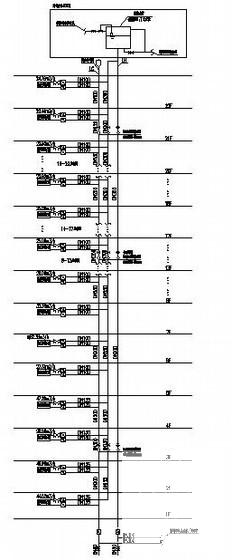

20层大型酒店空调通风设计CAD施工图纸(水系统原理图)

附件详情

该项目为重庆市某大型酒店,主体为地上二十二层，地下一层，功能为酒店、办公、餐厅及会议；总建筑面积15328m2,建筑高度为85.9m。

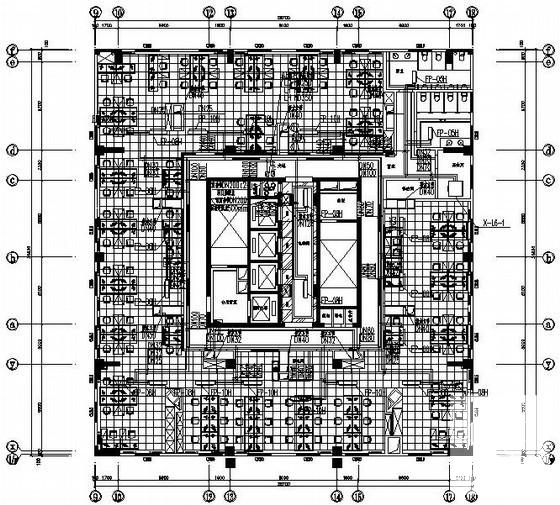

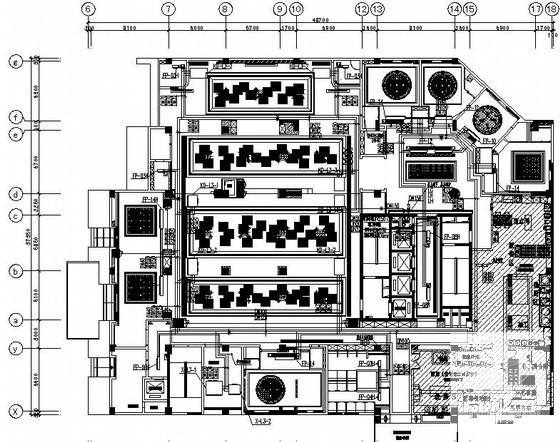

设计内容：该项目主要设计内容为酒店地上一至二十二层的空调末端、空调水立管及水平管平面设计。

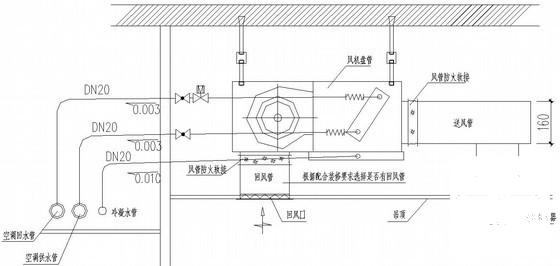

空调末端设计：客房、办公室、包间等小空间采用风机盘管加新风系统，大堂、西餐厅及大会议室卧柜全空气空调系统，宴会厅采用吊顶式风柜+新风的全空气空调系统；原设计空调冷负荷配置为1740KW，冬季热负荷为842KW，主机采用溴化锂直燃机，空调面积约为15328平方。

，图纸共28张。
