25层大型酒店建筑空调通风系统设计CAD施工图纸（大院设计99米高）

附件详情

一、项目概要：
本项目位于广州市,总建筑面积约2.8万平方米,建筑类别为酒店。本建筑共25层，建筑高度为99m...
二、冷热源：
冷热源系统采用风冷螺杆式冷水机组...
三、空调系统：

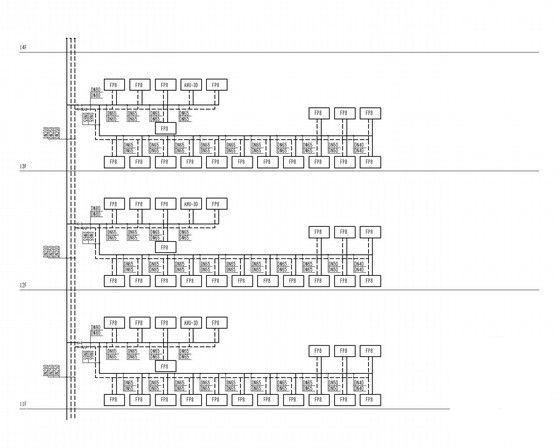

1.空调水系统：该项目采用两管制变水量系统.垂直立管采用同程式，水平管道采用异程式系统。
2.冷冻水水泵系统采用一次泵系统，变流量运行。

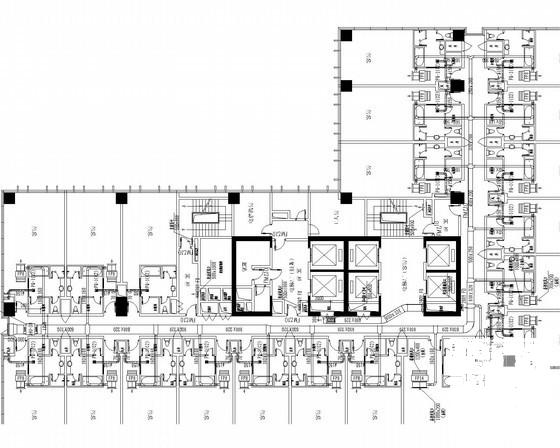

3.酒店客房等小空间采用风机盘管,送风方式侧送侧回...
四、通风排烟系统:
1.主机房、水泵房换气次数6次/h,机械补风，补风量不小于排风量的50%。
2.配电室换气次数不小于10次/h,机械补风，补风量不小于排风量的50%。
3.地下室设备区超过20m的内走道，设置机械排烟系统，排烟量按走道面积每平方米60m3/h计算...

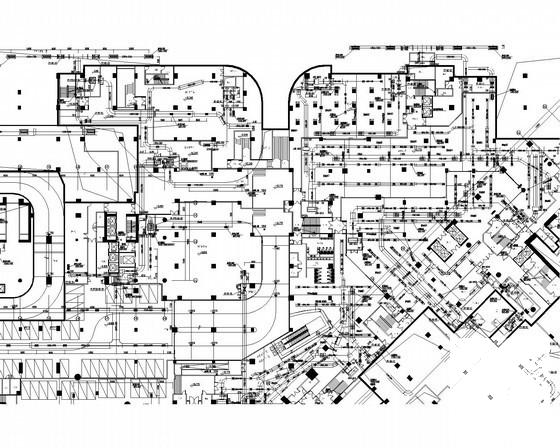

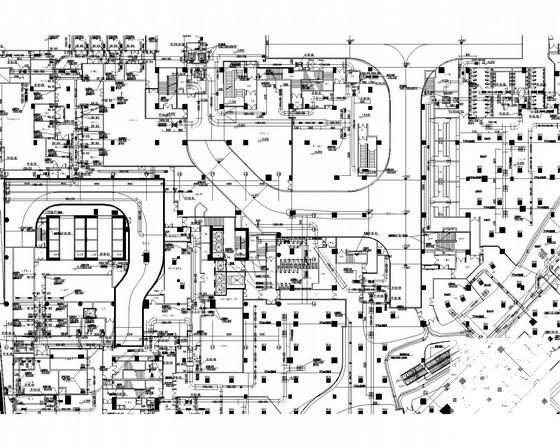

图纸共36张。
