高层星级酒店空调通风系统设计CAD施工图纸(消防节能设计)

  • 设计说明:有
  • 建筑类别:酒店
  • 建筑高度:高层建筑
  • 建筑面积:90174.8平方米
  • 地上层数:19层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:38张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:散热器供暖
  • 全空气系统:变风量
  • 水系统:单式泵,变流量,双管制
  • 送风方式:散流器送风
  • 项目地址:浙江

附件详情

一、项目概要:

该项目子项包括:星级酒店、公寓式酒店、地下汽车库及非机动车库(不包含人防地下汽车库)。总建筑面积:90174.8m2,其中地上建筑面积:59795.8m2(星级酒店32369.8m2),地下建筑面积:30379.0m2(星级酒店11289.5m2).。建筑层数:星级酒店为地上19层,公寓式酒店1#-13#楼为地上3层,地下一层(星级酒店局部地下二层)。建筑高度:星级酒店79.17m。图纸主要包含施工说明,空调水管平面图,消防通风平面图,水系统图等...

二、空调系统:

1.冷热源:冷源采用电制冷螺杆式离心机组,分体空调;热源采用燃气真空热水机组...

2.风系统:采用全空气系统或空气水系统分别适应不同类型功能场所特性;集中式低速风道空调系统,半集中式空调系统,全空气空调系统均采用变风量调节系统...

3.水系统:采用两管制,一次泵变流量系统...

三、通风排烟系统:

1.通风系统:公共卫生间采用集中排风;对于设有气体灭火的变配电间采取机械通风措施,送排风系统独立设置,下部排风量不小于5次/小时...

2.防排烟系统:所有通风进、排风的风管公用管井处均设70°C的防火调节阀;无外窗的前室设加压送风系统。每层设一个加压送风,火灾时同时开启相邻二层...

六层空调水管平面图

六层消防通风平面图

标准(7-17)层空调水管平面图

标准(7-17)层消防通风平面图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

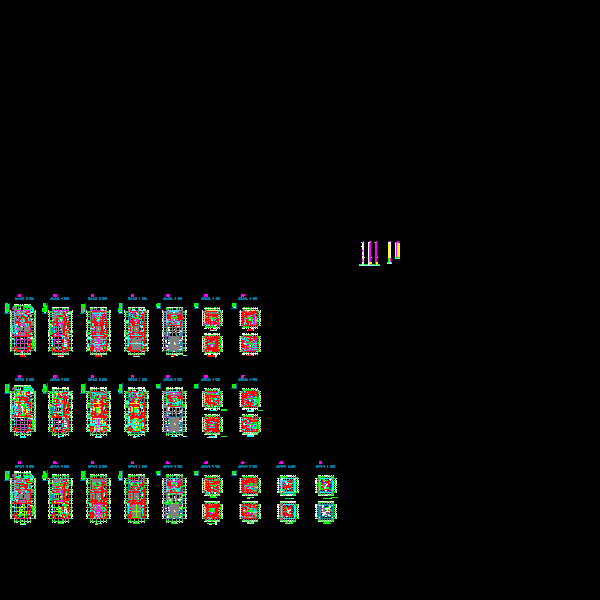

  • 酒店平面系统.dwg
    酒店平面系统.dwg

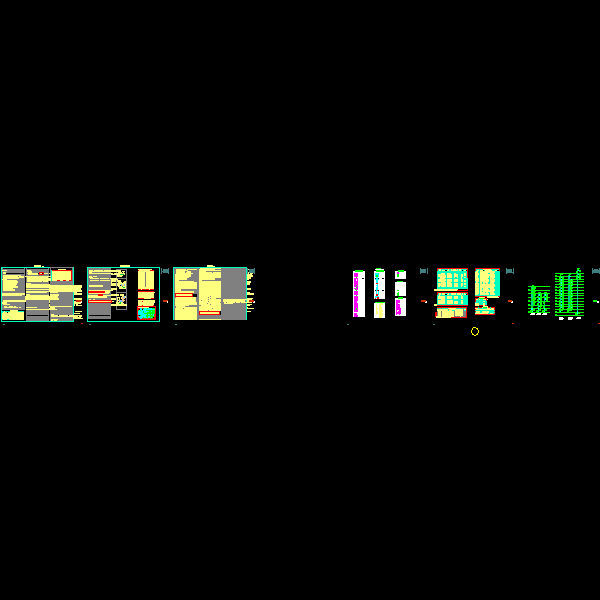

  • 说明&目录&系统图1.dwg
    说明&目录&系统图1.dwg
以上是部分截图,请下载附件后查看完整高清内容
