多层餐饮商业中心空调通风系统设计CAD施工图纸(节能设计)

  • 设计说明:有
  • 建筑类别:餐饮
  • 建筑高度:多层建筑
  • 建筑面积:19623.87平方米
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源
  • 冷热源:市政热网
  • 空调系统:全空气系统
  • 全空气系统:定风量
  • 水系统:双管制,同程式
  • 送风方式:散流器送风
  • 项目地址:陕西

附件详情

一、项目概要:

该项目位于陕西省,是一个餐饮商业中心建筑。总建筑面积:19623.87平方米, 建筑高度22.5m,地上4层,局部5层。图纸内容包含设计施工说明,主要设备材料表及图例,空调通风平面图、剖面图,冷冻机房设备平面图,冷冻机房管道平面图,冷冻机房剖面图,新风机房详图,走廊管线综合图,空调机房平面图, 剖面图,冷热源水系统流程图,防排烟原理图...

二、空调系统:

1.冷热源:采用集中制冷与换热机组...

2.风系统:采用一次回风式全空气定风量空调系统(新风加回风)...

3.水系统:采用两管制水系统,立管及水平管采用同程式系统...

三、通风排烟系统:

一~四层餐厅平时考虑利用可开启外窗自然通风。卫生间设置排风装置,换气次数为10次/时。选用顶装式卫生间通风器,自带单向逆止阀。电梯机房设机械排风系统,换气次数为12次/时。一~三层厨房操作间设机械事故排风装置(与平时排风系统合用),操作间内设一氧化碳浓度检测报警器,并在室内、外便于操作的地点均设置电器开关。一~三层厨房操作间排风管采用1.5mm厚钢板焊接制作,排风管坡度为2%坡向油烟罩,且排风管设有单向逆止阀...

二层空调风平面图

三层空调风平面图

一层空调水平面图

屋面通风平面图

四层空调风平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

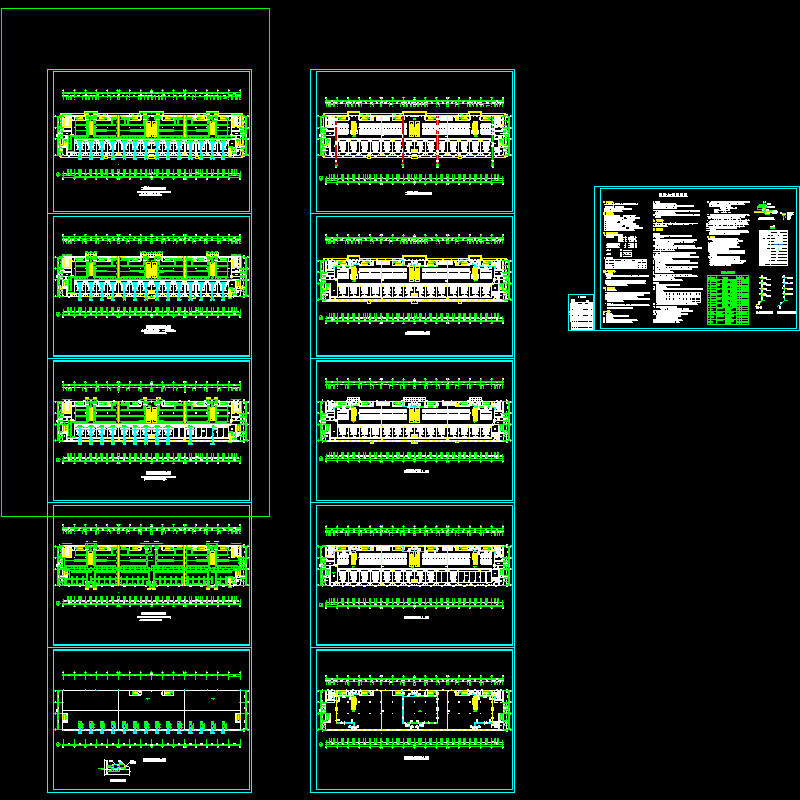

  • 多层餐饮商业中心空调通风系统设计CAD施工图纸(节能设计) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
