多层办公楼供暖通风系统设计CAD施工图纸(节能设计)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:1234.80平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 节点大样:集分水器
  • 项目所在地:山西

附件详情

一、项目概要:

该项目位于山西省,是一个多层办公建筑,地上二层,总建筑设计面积:1234.80m2,建筑总高度:7.650m,建筑耐火等级:二级。图纸内容包含设计施工说明,主要设备材料表及图例,供暖系统图,热水辐射供暖地面做法,首层供暖干管平面图,首层供暖通风平面图等...

二、暖通系统节能设计:
1、该项目采用地板辐射供暖,入口处设置热计量表进行计量(热量表采用超声波式热量表),分水器每个环路均设置自力式温控阀 ,分室控制,达到节能要求。
2、供暖形式采用满足分室调节要求的供暖系统。

三、供暖系统:
1、热源由小区内换热站提供供回水45/35°C的低温热水,供暖系统定压由热力站统一解决。该项目采用地板辐射供暖.供暖干管敷设于一层地沟内,系统为下供下回异程式系统,供暖立管敷设于室内隐蔽处,各层引出支管接分集水器,分集水器半嵌墙安装。立管的最高点安装自动排气阀。立管最低点安装泄水阀,泄水管径为DN20。
2、该项目供暖总热负荷为76.6KW.热负荷指标为62W/m(供暖建筑面积1234.8m)...

四、通风系统:
1、卫生间设置通风器,设风量400m3/h带逆止阀的卫生间通风器。
2、其余房间设有可开启外窗,采用自然通风...

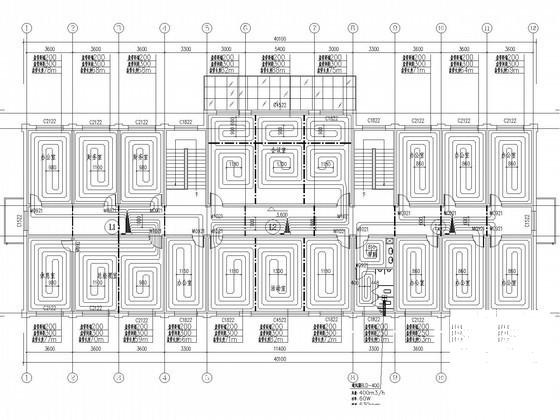

二层供暖通风平面图

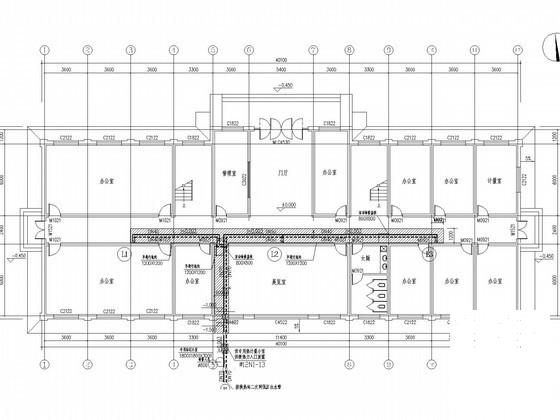

首层供暖干管平面图

供暖系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 多层办公楼供暖通风系统设计CAD施工图纸(节能设计) - 1
    第 1 张图
  • 多层办公楼供暖通风系统设计CAD施工图纸(节能设计) - 2
    第 2 张图
  • 多层办公楼供暖通风系统设计CAD施工图纸(节能设计) - 3
    第 3 张图
  • 多层办公楼供暖通风系统设计CAD施工图纸(节能设计) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
