高层办公楼采暖通风系统设计CAD施工图纸(高地区散热器供暖)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:25000平方米
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 水系统:双管制,异程式

附件详情

一、项目概要:
该项目建筑面积约为25000平米,地下一层,地上十六层...
二、采暖系统:
1.该项目采暖供回水计算温度为95/70度。
2.采暖系统除地下室停车库采用下供下回式双管异程式采暖系统外,其它均采用单管上供下回异程式采暖系统...
三、通风系统:
1.该项目在防烟楼梯间及其前室设置机械加压送风系统。
2.该项目在地下停车场、三~五层内走道、大会议室设置排烟系统及机械加压补风系统...

图纸共13张。

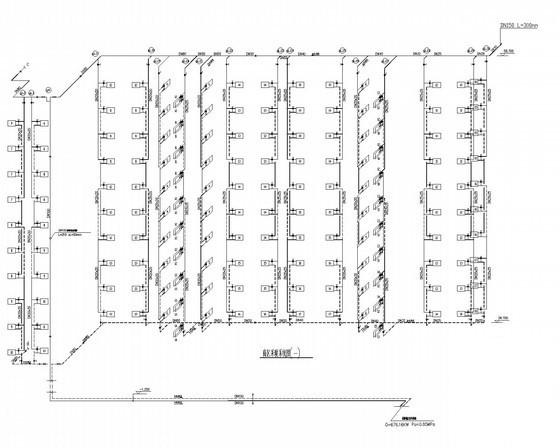

低区采暖系统图

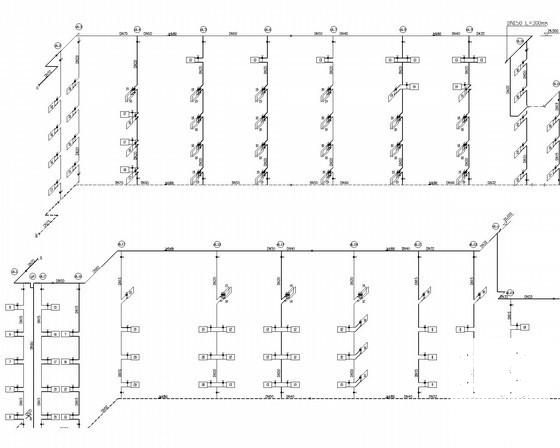

高区采暖系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

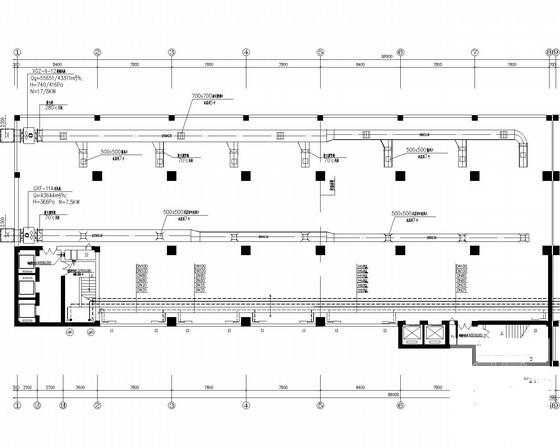

  • 高层办公楼采暖通风系统设计CAD施工图纸(高地区散热器供暖) - 1
    第 1 张图
  • 高层办公楼采暖通风系统设计CAD施工图纸(高地区散热器供暖) - 2
    第 2 张图
  • 高层办公楼采暖通风系统设计CAD施工图纸(高地区散热器供暖) - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
