高层办公楼地板敷设+散热器采暖设计施工图纸
-
设计详细说明：有
-
建筑类别：办公
-
建筑高度类型：高层建筑
-
建筑设计面积：13713.2平方米
-
建筑地上层数：13层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：通风,采暖,防排烟
-
采暖系统：散热器供暖,热水辐射
-
送风方式：侧面送风,散流器送风
项目概要：
该项目为上庄办公楼,建筑面积为13713.2m ,其中采暖面积为11466.7m，建筑高度48.80m.地上十三层，地下一层，建筑类别为：高层综合楼，属二类高层建筑。
设计范围：
1. 采暖设计。
2. 车库、卫生间、换热站、配电室、水泵房和厨房等的通风设计。
3. 防排烟设计。
4. 换热站设计。
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

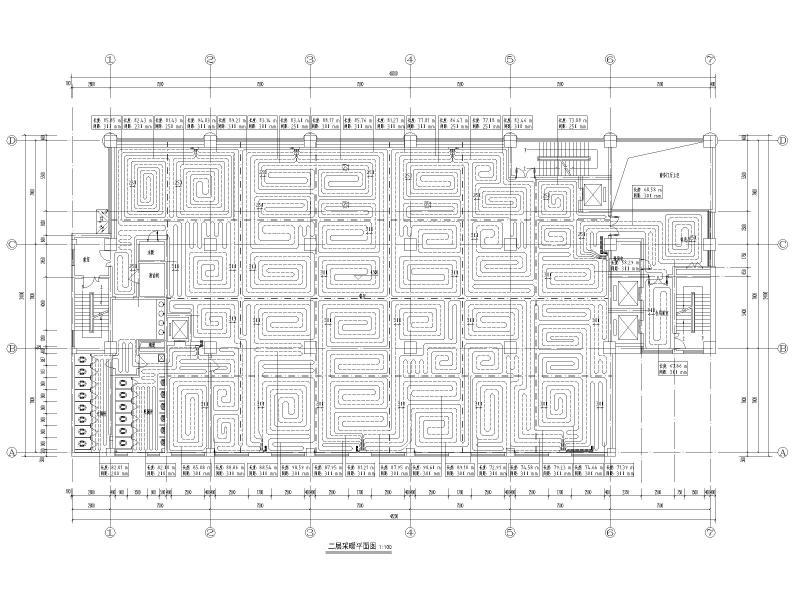

高层办公楼施工图 - 1 -

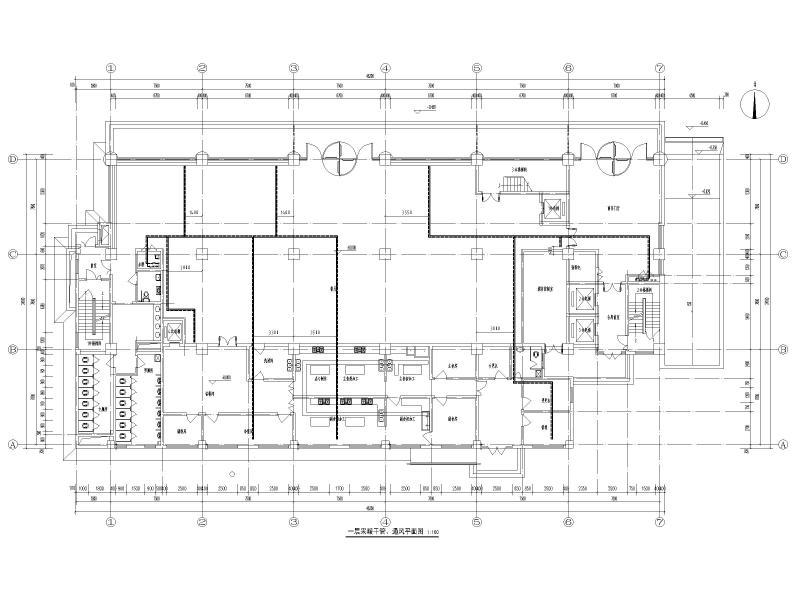

高层办公楼施工图 - 2 -

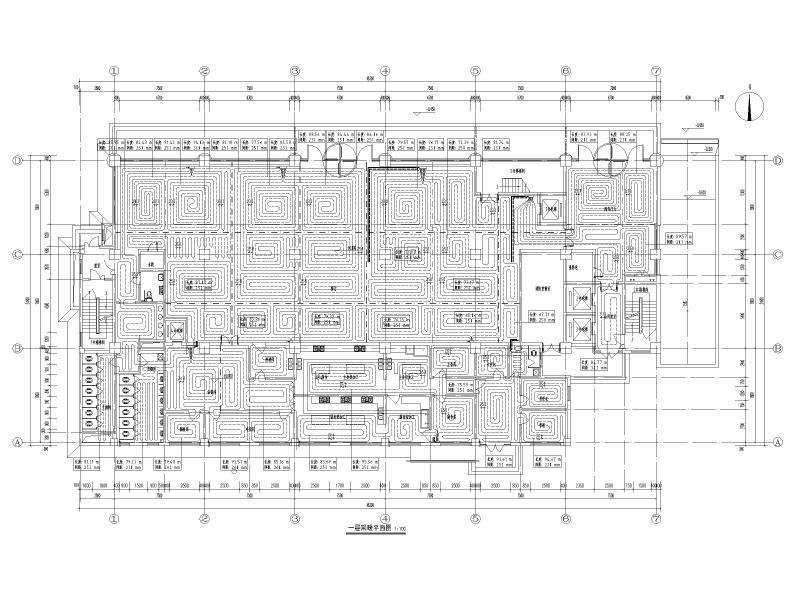

高层办公楼施工图 - 3 -

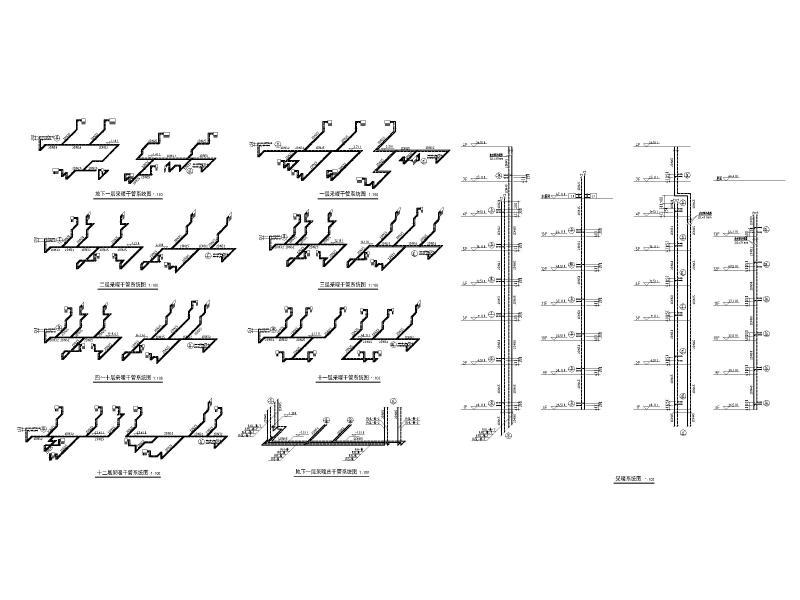

高层办公楼施工图 - 4 -

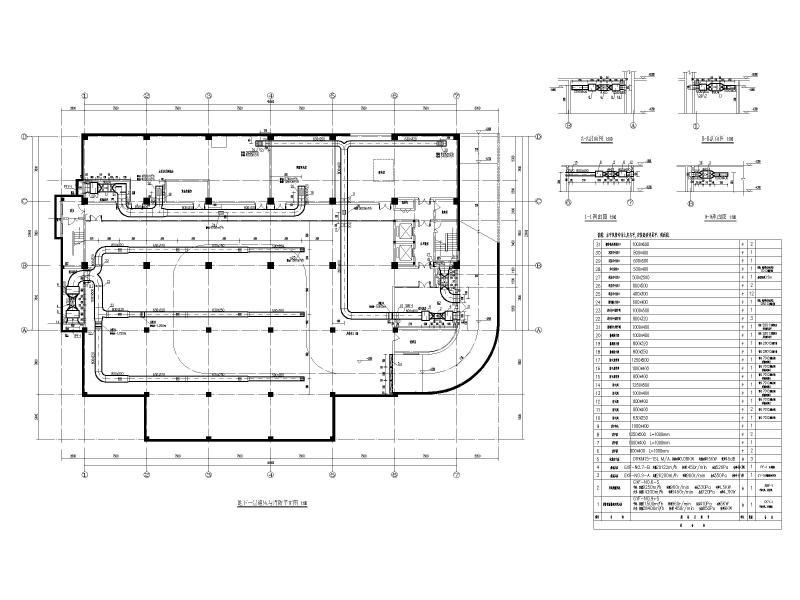

高层办公楼施工图 - 5 -
高层办公楼施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
