多层住宅散热器采暖设计图纸2020
-
设计说明：有
-
建筑类别：住宅
-
建筑高度：多层建筑
-
建筑面积：210*xx平方米
-
地上层数：三层
-
图纸设计深度：扩初图
-
参考图纸：5张
-
设计年代：近代
-
设计内容：采暖
-
采暖系统：散热器供暖
-
项目地址：山东
1.项目概要
1.1 工程名称:该项目为山东省东明县黄河滩区居民迁建菜园集镇1号村台安置工程210户型。
建设地点位于东明县菜园集镇，具体位置详总图。
1.2 该项目单户建筑面积为 210平方米；
1.3 建筑层数.高度：层高为3.0米，
1.4 建筑建筑结构形式为砌体结构,结构安全等级为二级,设计使用年限为50年,抗震设防烈度为八度;
1.5 该项目耐火等级为 二 级;
2.设计依据和范围
1.民用建筑供暖通风与空气调节设计规范 （GB50736-2012）
2.建筑设计防火规范 （GB50016-2014）2018年版
3.公共建筑节能设计标准 （GB 50189-2015）
4.通风与空调工程施工质量验收规范 （GB50243-2016）
5.建筑机电工程抗震设计规范 （GB50981-2014）
6.民用建筑设计统一标准 （GB50352-2019）
7.建筑防烟排烟系统技术标准 （GB51251-2017）
8.全国民用建筑工程设计技术措施（暖通空调.动力）（2009年版）
9.甲方任务书及建筑专业提供的条件图
10.该资料包括地上消防及防排烟等系统设计
图纸展示：

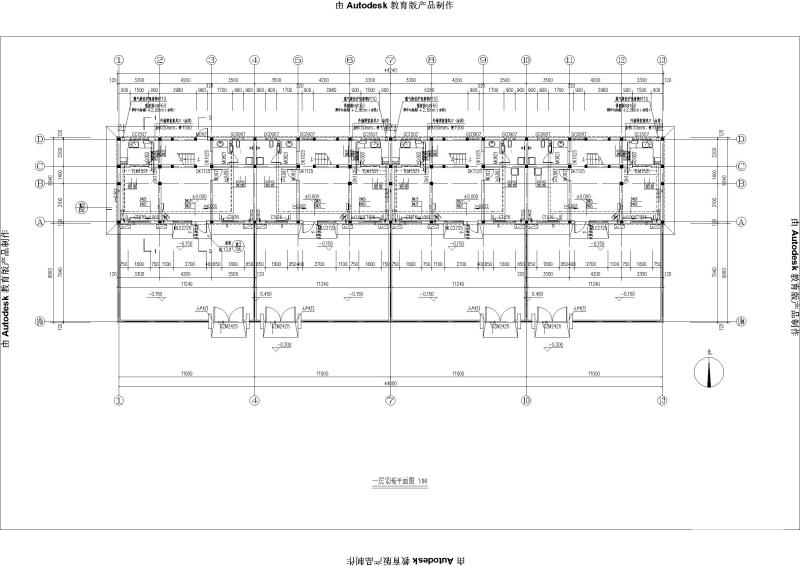

一层采暖平面图

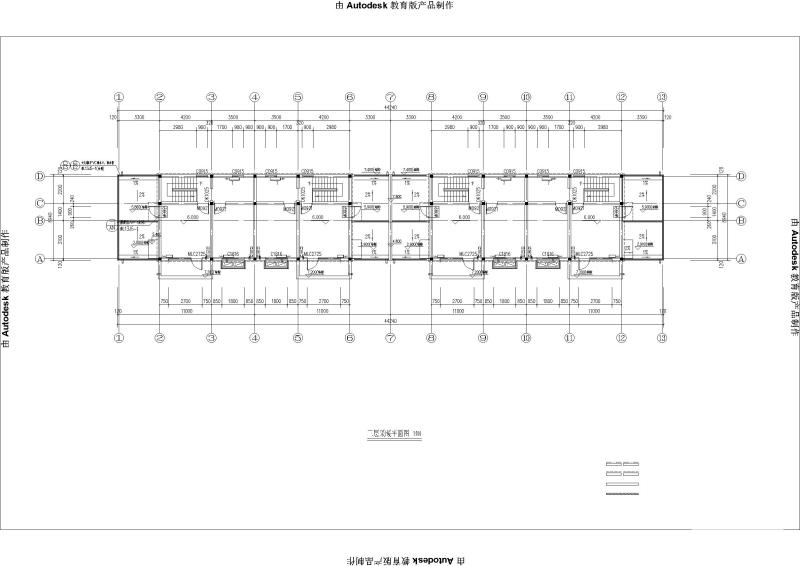

二层采暖平面图
三层采暖平面图
采暖系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：3.15 MB
- 收藏次数：0
-
文件名称：
附件-995870778585877898.zip
