6层五星级酒店采暖通风空调设计施工图纸
-
设计详细说明：有
-
建筑类别：酒店
-
建筑高度类型：多层建筑
-
建筑设计面积：14500平方米
-
建筑地上层数：6层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：空调,通风,采暖,防排烟
-
冷热源：电动压缩式冷水机组
-
空调系统：全空气系统,空气-水系统,制冷剂系统
-
采暖系统：散热器供暖,热水辐射
-
送风方式：侧面送风,散流器送风
-
项目所在地：吉林
项目概要：
该项目为长白山森林温泉养生中心，地上六层，地下一层，总建筑高度为23.9m,总建筑面积为14500m2,室内外高差0.45m,建筑类别为一级耐火极限一类高层建筑。
设计范围：
1.空调通风设计、消防排烟设计、采暖设计
2.锅炉房有独立的设计公司负责，目前建筑内仅预留相关接口及容量要求。
部分图纸展示：

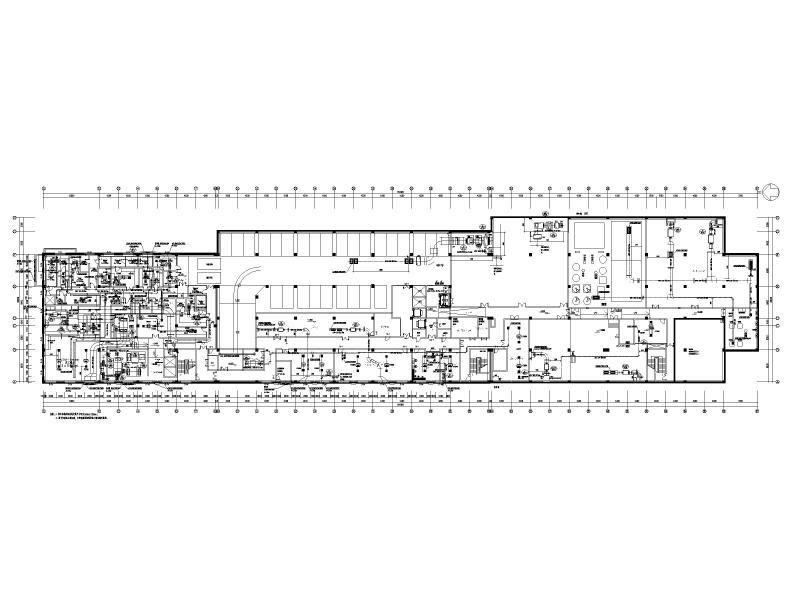

地下一层空调通风平面图
空调冷源系统原理图
空调热源系统原理图
空调水系统原理图(二)

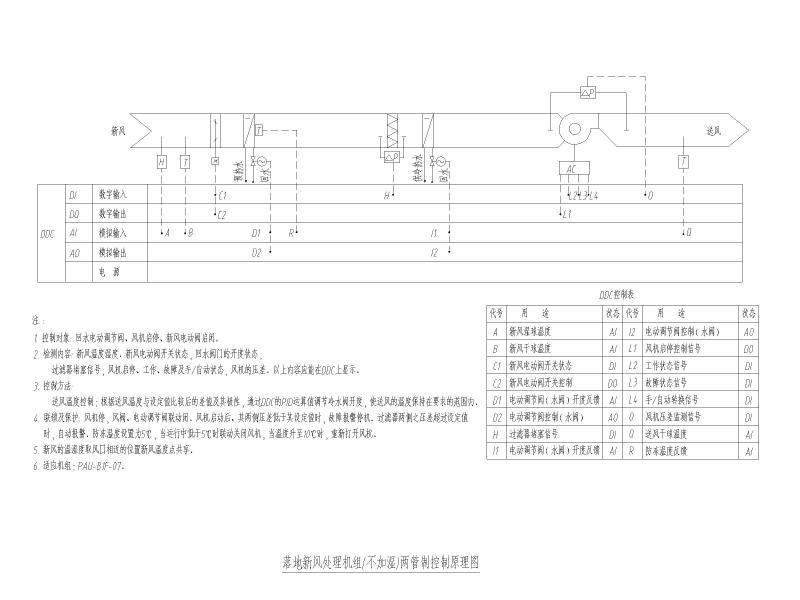

落地新风处理机组(不加湿)两管制控制原理图
空调机房详图
图纸总缩略
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
五星级酒店空调设计 - 1 -
五星级酒店空调设计 - 2 -
五星级酒店空调设计 - 3 -
五星级酒店空调设计 - 4 -
五星级酒店空调设计 - 5 -
五星级酒店空调设计 - 6 -
五星级酒店空调设计 - 7
以上是部分截图，请下载附件后查看完整高清内容
