20层酒店空调通风系统设计CAD施工方案图纸

该项目为一类高层公共建筑。规划用地面积为7004.6m2，总建筑面积37926.4m2，其中地下为12663.2m2，地下停车180辆。本地块建筑物及构筑物限高80米。

设计范围：

1、裙房、塔楼舒适性空调、通风及排烟系统；

2、防烟楼梯间及消防前室的正压送风系统；

3、不满足自然排烟要求的内走廊的机械排烟系统；

4、地下车库的通风及排烟系统；

5、地下设备房的通风及事故排风系统；

6、公共卫生间的排气系统。

7、厨房的通风系统以及排油烟系统不在设计范围之内，该资料仅预留相关通风井道，须待厨房工艺确定后，由业主委托专业公司根据厨房工艺要求进行深化设计。

8、燃气系统设计不在该资料范围之内。室外总体燃气管线、厨房内的燃气灶具及燃气管道等，须由业主委托当地燃气公司设计施工。

冷热源：

1、 -2~4层裙房办公及后勤区域

（1） 该区域的空调系统冷热源采用 风冷螺杆式热泵机组 ,采用2台制冷量为446kW/台的风冷螺杆式热泵机组。

（2） 地下室弱电网络机房 的冷热源均采用 直接蒸发式变冷媒热泵机组 。共采用1台制冷量为33.5kW的风冷直接蒸发式变冷媒热泵机组。 消控室及电梯机房 等设备用房均设置 分体空调系统 。

（3） 地下室的变配电室及变电所 除按发热量设置通风系统外，并设置 分体空调系统 作为降温辅助设备。

（4） 新风系统每层独立设置于新风空调机房内。

2、 5~20层客房及服务办公区域

（1） 该区域的空调系统冷热源采用 风冷螺杆式热泵机组(部分热回收型), 采用2台制冷量为1255kW/台的风冷螺杆式热泵机组。夏季热回收侧产生的热水供客房区生活热水用。

（2） 新风系统每层独立设置于新风空调机房内。

地下二层通风防排烟平面图

地下一层通风防排烟平面图

地下一层夹层平面图

屋顶层空调通风防排烟平面图

冷热源水系统流程图

空调水系统流程图

地下室风机房详图

空调机房详图

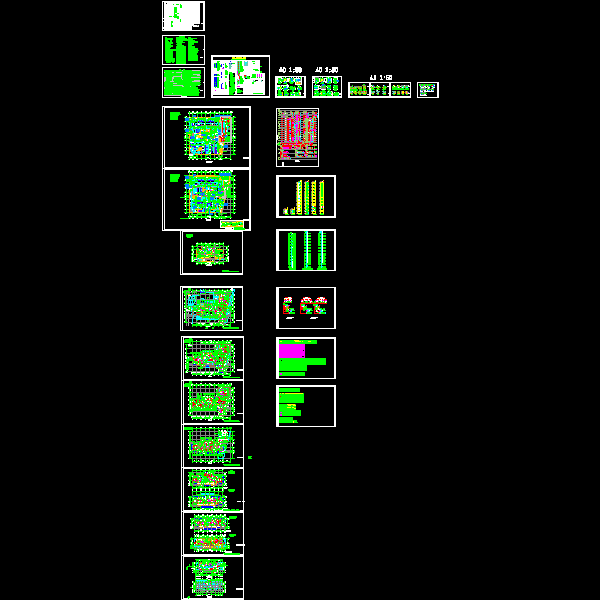

缩略图
