3层高级商务酒店暖通设计CAD施工图纸(空调水系统图)

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4405.86平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气源热泵
  • 空调系统:空气-水系统
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:云南

附件详情

  • 资料目录
  • 暖通设计与施工说明
  • 设备一览表
  • 负一层空调平面图
  • 负一层空调水管平面图
  • 空调水系统图

附件详情

一、项目概要:该项目所在地为昆明市旅游渡假区内,建筑类别为商务酒店。总建筑面积约为:4405.86m2。地下一层、地上三层;建筑总高度:17.8m。
二、设计范围:
1.空调冷热源:该项目设置两台风冷热泵冷热水机组的中央空调系统,夏季制冷冬季供暖;夏季空调总冷负荷为471kW,冬季空调总热负荷为456kW。
2.空调水系统形式:空调水参数为:夏季7/12℃冷冻水;冬季45/40℃热水;空调循环水采用机械循环二管制异程式系统。冷源侧采用定流量系统,负荷侧采用变流量系统。冷冻水供回水总管上设置旁路压差,以满足负荷侧流量变化的要求。
3.空调风系统形式:负一层大会议室采用水平吊顶式空气处理机组,风管上送上回的气流组织形式;客房、小会议室等房间采用风机盘管加新风系统。
4.公共卫生间及无外窗卫生间设置机械排风系统,房间换气次数按不小于10次/小时设计。
5.面积大于300平米的房间,采用可开启外窗的自然排烟方式,可开启外窗面积不小于房间面积的2%-5%。

,图纸共13张。

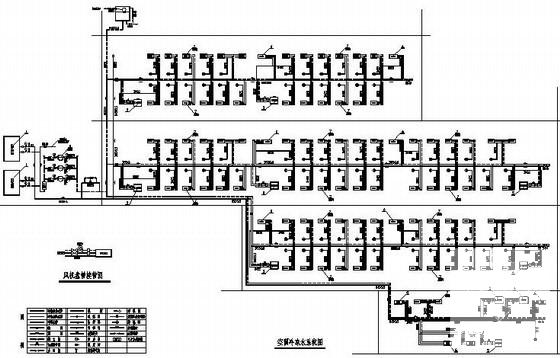

空调冷冻水系统图

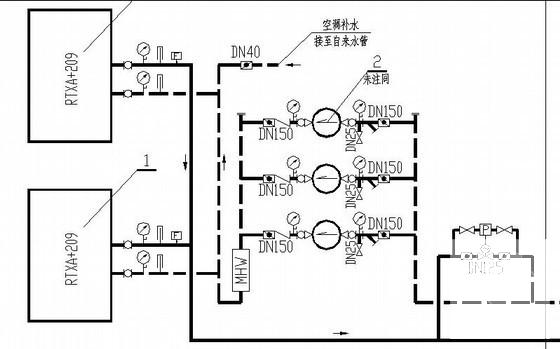

冷水机组水系统原理图

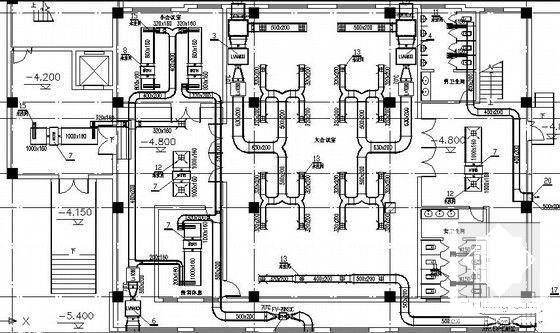

负一层空调平面图

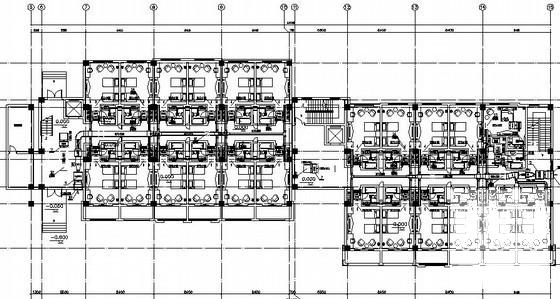

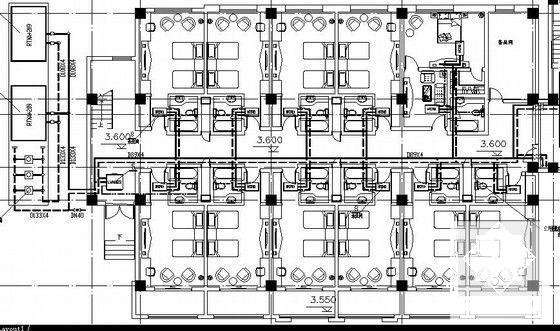

空调水管平面图

空调设计施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 3层高级商务酒店暖通设计CAD施工图纸(空调水系统图) - 1
    第 1 张图
  • 3层高级商务酒店暖通设计CAD施工图纸(空调水系统图) - 2
    第 2 张图
  • 3层高级商务酒店暖通设计CAD施工图纸(空调水系统图) - 3
    第 3 张图
  • 3层高级商务酒店暖通设计CAD施工图纸(空调水系统图) - 4
    第 4 张图
  • 3层高级商务酒店暖通设计CAD施工图纸(空调水系统图) - 5
    第 5 张图
  • 3层高级商务酒店暖通设计CAD施工图纸(空调水系统图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
