11层高级会议中心暖通设计CAD施工图纸(知名设计院)(防排烟系统图)

  • 附件设计说明:有
  • 建筑类别:办公,宾馆,餐饮,文化
  • 建筑高度类型:高层建筑
  • 建筑设计面积:26000平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,动力,机房
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:热水辐射
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 节点大样:空气处理机组
  • 项目所在地:北京

附件详情

  • 设计说明
  • 施工说明及图例
  • 主要设备材料表

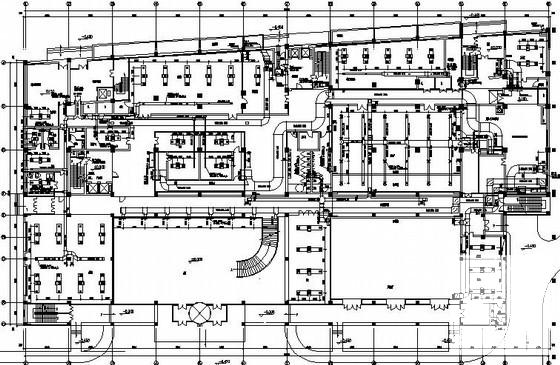

  • 通风空调平面图
  • 空调冷水平面图
  • 地下一层锅炉房基础图
  • 地下一层锅炉房平面图
  • 地下一层锅炉房剖面图

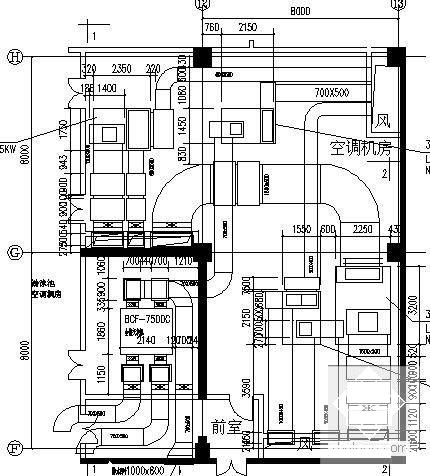

  • 地下一层空调机房平面图
  • 地下一层空调机房剖面图

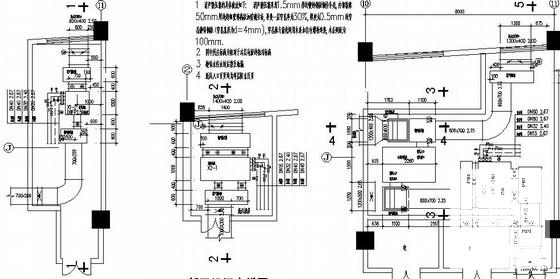

  • 新风机房大样图
  • 风机盘管与空调机组水管连接图
  • 空调冷水立管图

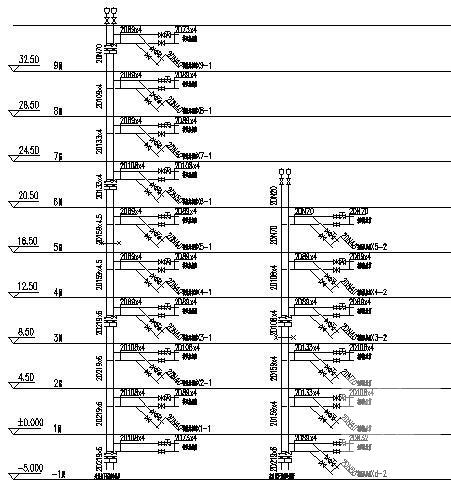

  • 防排烟系统图
  • 冷冻机房系统原理图
  • 冷冻机房基础平面图
  • 冷冻机房管线平面图
  • 冷冻机房剖面图
  • 冷却塔平剖面图

附件详情

一、建筑概况:该项目为北京XX会议中心,总建筑面积为26000m平方米,总高度43.35m,该资料地上十一层。,地下一层为娱乐用房(棋牌,台球厅,健身房,壁球厅和游泳池),设备用房,地上一至二层为大堂,餐厅,厨房,多功能厅,体检中心,报告厅,会议室和办公用房等,三至十一层为客房。
二、设计内容:包括整个大厦的冷热站、通风、空调及防排烟系统的设计。
1. 冷热源:设一台螺杆式冷水机组和一台双工况螺杆式冷水机组;热源:在地下一层设三台1.4MW燃气热水锅炉;
2. 空调形式选择:
大堂,餐厅,多功能厅:采用全空气系统,分别选用组合式空调机组(空调机组均包含下列主要功能段:新回风混合段+粗效过滤段+表冷加热两用段+湿膜加湿段+送风机段)......
其它用房采用新风加风机盘管的空调方式,风机盘管均为卧式暗装......
游泳池: 采用全新风带热回收空调系统,设一台新风机组和一台全热交换机.同时设地板辐射采暖作为值班采暖......
3. 气流组织与风量平衡全空气系统均采用上送侧回,送风口采用方型散流器,回风口采用双层百叶风口......
4. 空调水系统:空调供回水均采用双管异程式系统,各层冷水回水干管设静态(TA)平衡阀,以保证系统水力工况平衡......
5. 通风及防排烟系统、空调系统监测和自动控制......

,图纸共46张。

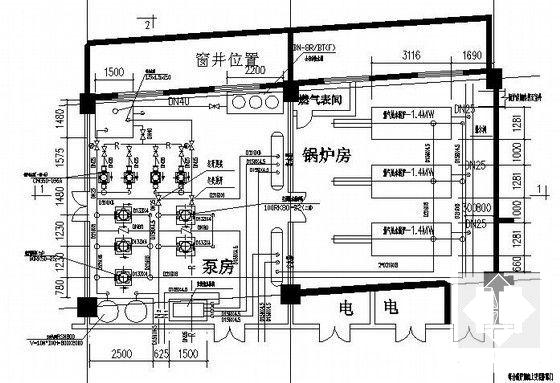

锅炉房设备布置平面图





以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 11层高级会议中心暖通设计CAD施工图纸(知名设计院)(防排烟系统图) - 1
    第 1 张图
  • 11层高级会议中心暖通设计CAD施工图纸(知名设计院)(防排烟系统图) - 2
    第 2 张图
  • 11层高级会议中心暖通设计CAD施工图纸(知名设计院)(防排烟系统图) - 3
    第 3 张图
  • 11层高级会议中心暖通设计CAD施工图纸(知名设计院)(防排烟系统图) - 4
    第 4 张图
  • 11层高级会议中心暖通设计CAD施工图纸(知名设计院)(防排烟系统图) - 5
    第 5 张图
  • 11层高级会议中心暖通设计CAD施工图纸(知名设计院)(防排烟系统图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
