200米金融中心暖通空调设计CAD施工图纸(水环热泵系统)

  • 建筑类别:综合建筑,办公建筑,商业建筑
  • 建筑类型:超高层建筑
  • 建筑高度:201.8m
  • 地上楼层:51
  • 地下楼层:2
  • 地下室:其它
  • 设计阶段:施工图设计
  • 设计内容:空调,通风,采暖,机房,锅炉,防火排烟
  • 附件设计说明:有,设计参数,保温防腐,施工安装要求
  • 空调系统:低温送风,热泵
  • 冷热源:水环热泵,热水锅炉
  • 采暖系统:热风
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 设计与施工说明
  • 水源热泵空调系统原理图
  • 地下锅炉房新增设备 平面布置图

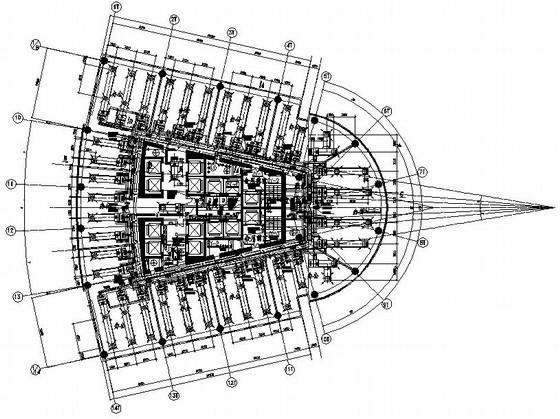

  • 暖通平面图
  • 冷却塔平面布置图
  • 水泵房详图
  • 热交换机房详图
  • 管道安装综合剖面
  • 新风机房详图
  • 空调水管道系统图
  • 水源热泵空调凝结水管道系统图
  • 加压送风系统图
  • 走道排烟系统图
  • 主要设备材料表

附件详情

此稿件为南京某金融中心续建工程暖通空调设计施工图,地下二层至地上七层已建成,七层以上为续建工程,续建工程建筑面积73370m 。八层以上为办公用房,七、二十三、三十七层为避难层。建筑高度为201.8m,属超高层建筑。原地下室建有制冷机房和锅炉房,供已建建筑使用,八层至四十八层建筑采用水环热泵空调系统。根据使用的要求,七层部分房间及四十九层以上建筑设置变制冷剂流量分体空调系统。续建工程空调冷负荷为10000kW,空调热负荷为8000kW。水源热泵系统分为高低区两个系统,八至二十三层为低区,二十五层至四十八层为高区,区水泵房设在七层,冷却塔设在已建六层屋面;高区水泵房设在二十四层,冷却塔设在四十八层屋面。低区辅助热源均由地下锅炉房供应,总热量约5900kW,锅炉房进行改造(VRV空调系统不在此次设计范围)。

,图纸共35张。

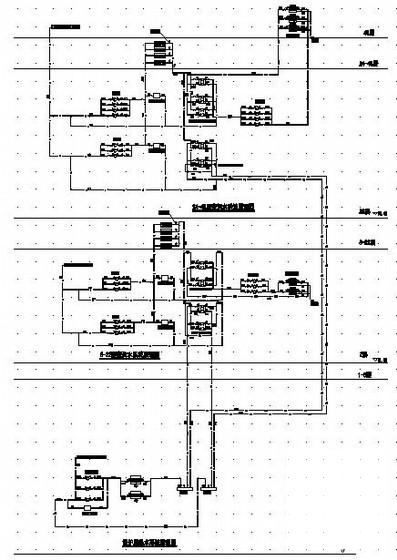

水源热泵空调系统原理图

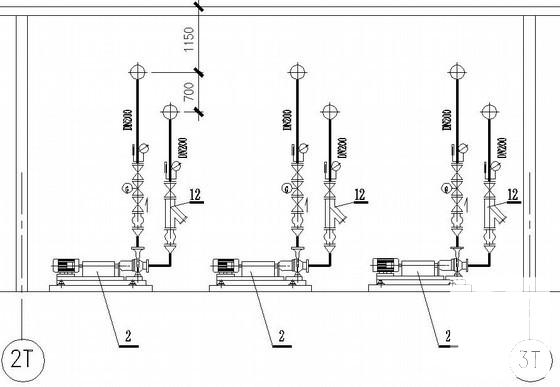

水泵房剖面图

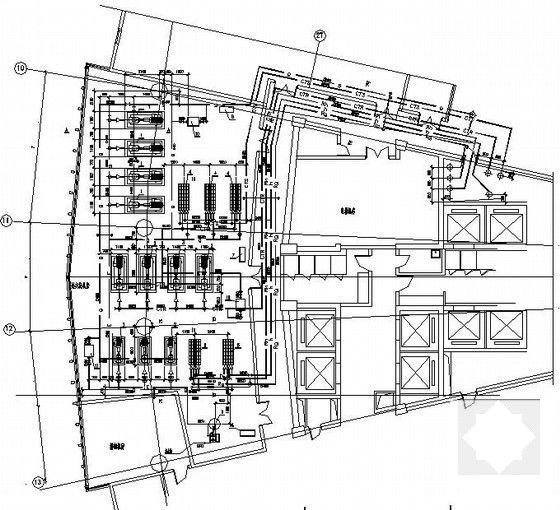

热交换机房平面布置图

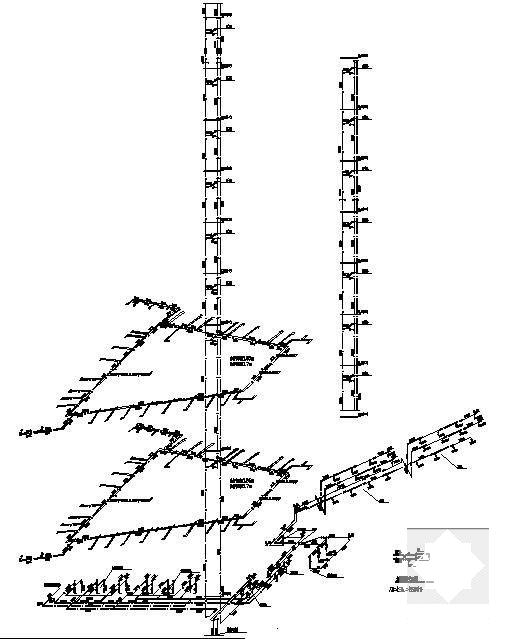

空调水管道系统图

管道安装综合剖面

水泵房平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 200米金融中心暖通空调设计CAD施工图纸(水环热泵系统) - 1
    第 1 张图
  • 200米金融中心暖通空调设计CAD施工图纸(水环热泵系统) - 2
    第 2 张图
  • 200米金融中心暖通空调设计CAD施工图纸(水环热泵系统) - 3
    第 3 张图
  • 200米金融中心暖通空调设计CAD施工图纸(水环热泵系统) - 4
    第 4 张图
  • 200米金融中心暖通空调设计CAD施工图纸(水环热泵系统) - 5
    第 5 张图
  • 200米金融中心暖通空调设计CAD施工图纸(水环热泵系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
