奥迪4S店展厅暖通设计CAD施工图纸(空调水系统图)
- 附件设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：6949.8平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,其它
- 冷热源：电动压缩式冷水机组,空气源热泵
- 空调系统：全空气系统,空气-水系统
- 水系统：单式泵,定流量,双管制,异程式
- 项目所在地：湖南
附件详情
- 设计说明
- 施工说明
- 暖通图例
- 暖通设备表
- 空调冷热源系统流程图
- 空调通风平面图
- 空调机房详图
- 水泵房详图
- 空调水系统图
附件详情
包括展厅和车间。地上2层，无地下室。总建筑面积为6949.8m2，属多层公共建筑。檐口高度为9.75m。建筑工程设计耐火等级二级。室内外高差0.02m。正负零相对绝对标高78.55m。该项目设计内容包括展厅空调、通风、排烟系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

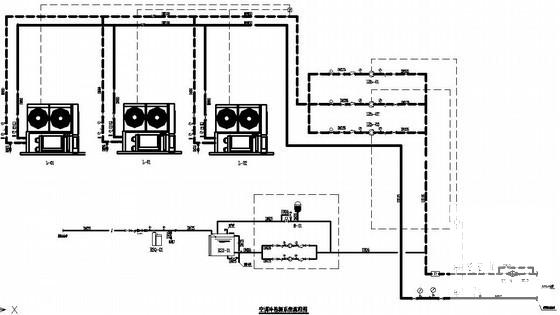

第 1 张图 -

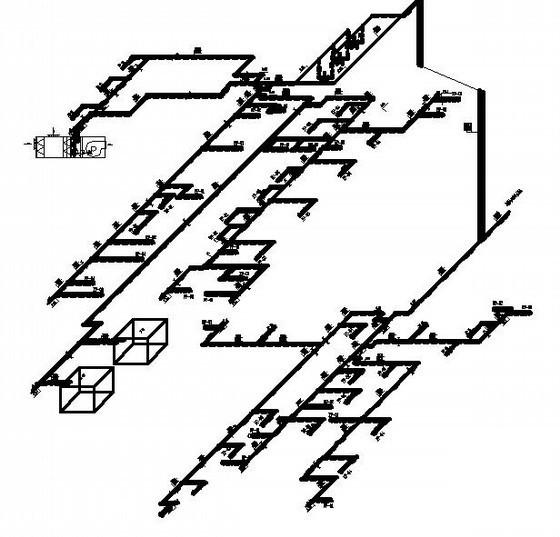

第 2 张图 -

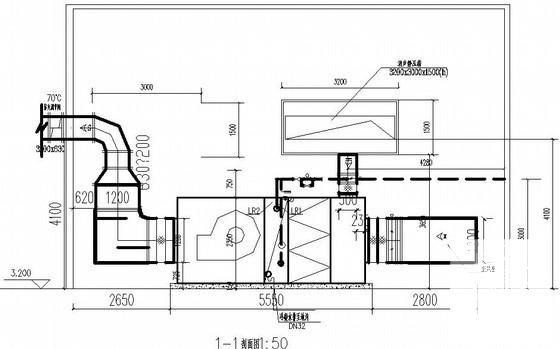

第 3 张图 -

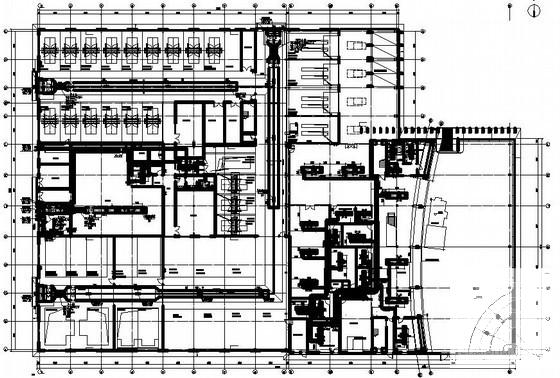

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.21 MB
- 收藏次数：0
-
文件名称：
附件-995858607686677875079.rar
