4S店展厅钢框架结构设计施工图纸（独立基础）
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：排架,门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.45kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：15张
附件详情
钢结构设计总说明、锚栓平面布置图、楼面结构布置图、钢柱平面布置图、屋顶结构平面布置图、屋面檩条
平面布置图
、

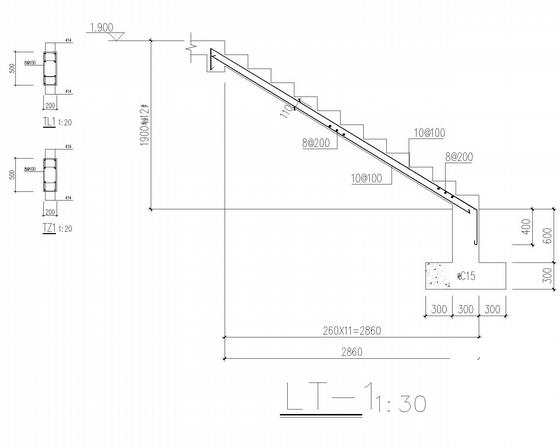

楼梯详图
、GWJ-1详图、
钢结构节点
共15张图纸。

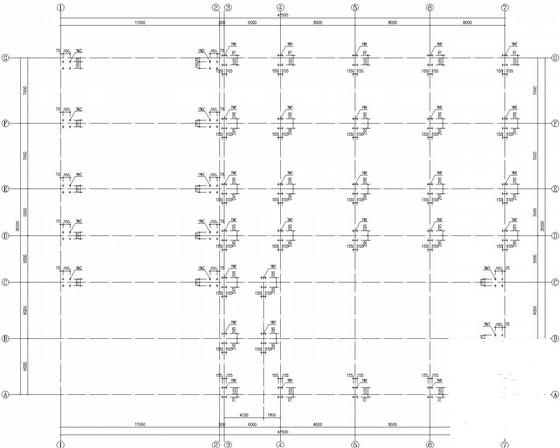

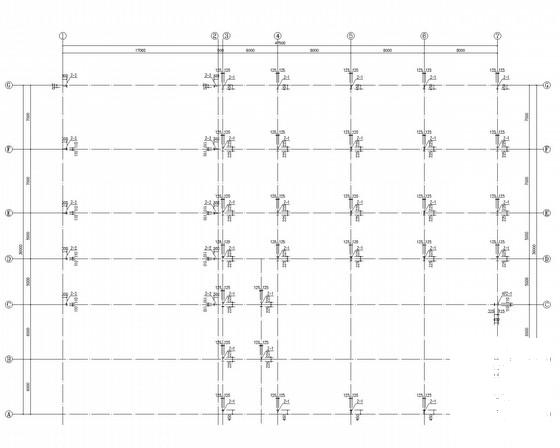

钢柱平面布置图

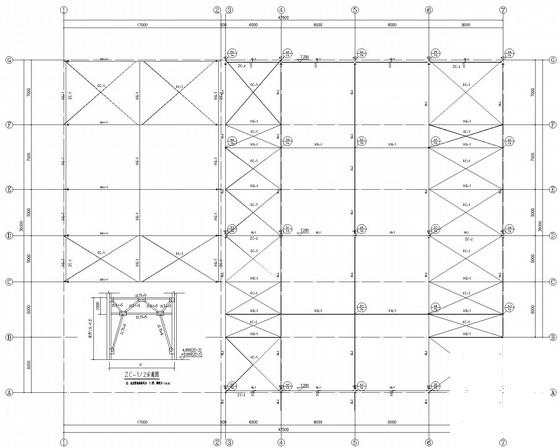

屋顶结构平面布置图
楼梯节点

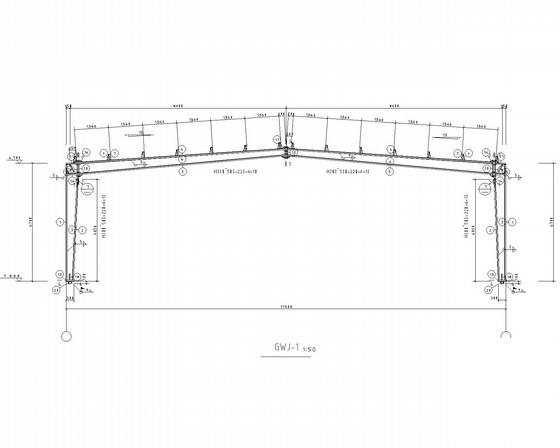

GWJ
屋面檩条平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
钢框架结构基础 - 1 -
钢框架结构基础 - 2 -
钢框架结构基础 - 3 -
钢框架结构基础 - 4 -
钢框架结构基础 - 5 -
钢框架结构基础 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：1.95 MB
- 收藏次数：0
-
文件名称：
附件-995878997750775050550.zip
