门式刚架汽车4S店结构CAD施工图纸（独立基础）
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 风压：0.55kN/平方米
- 参考图纸：15张
附件详情
结构设计总说明、屋面支撑布置图、钢梁布置图、屋面檩条布置图、立面图、角钢与钢梁连接节点、系杆连接节点、角钢与角钢连接节点、
节点详图
共15张图纸。

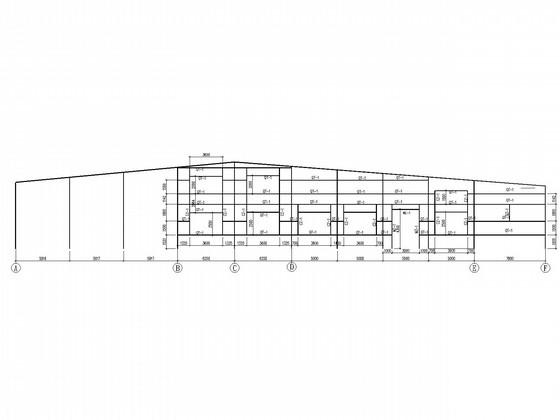

立面图
角钢与角钢连接节点
角钢与钢梁连接节点
钢柱与钢梁节点

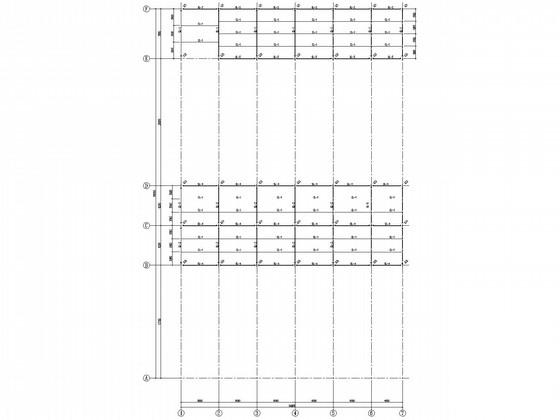

屋面檩条布置图
