24米跨独立基础门式刚架厂房结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：24m
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
钢结构设计总说明、屋面结构布置图、屋面檩条布置图、结构布置图、墙面檩条布置图、
节点图
、预埋锚栓布置图、基础
平面布置图
工10张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

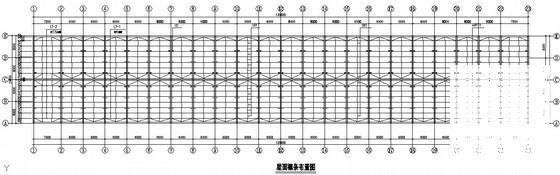

第 1 张图 -

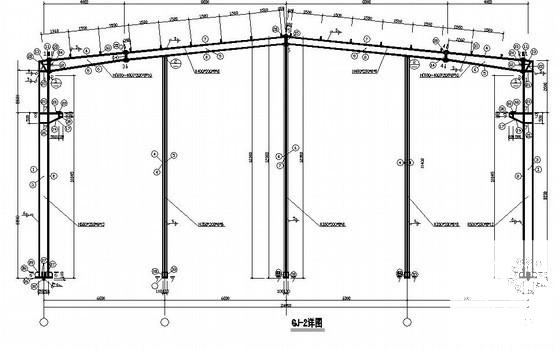

第 2 张图 -

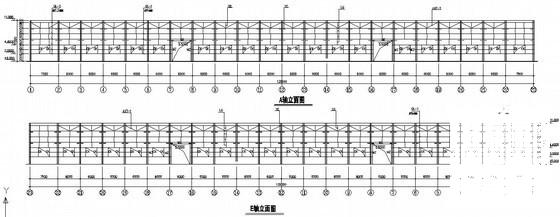

第 3 张图 -

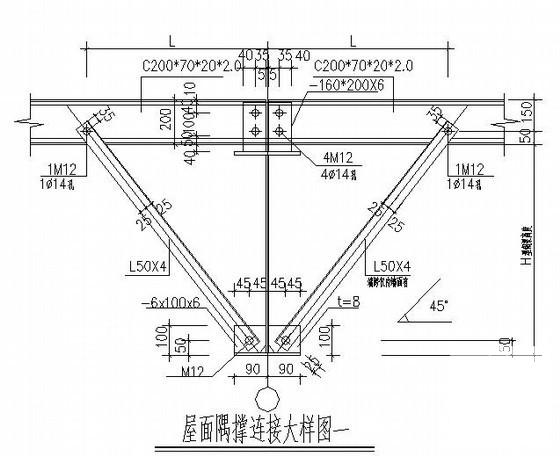

第 4 张图
