单层门式刚架结构工业厂房结构CAD施工图纸（独立基础）
-
建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.40kN/平方米
-
参考图纸：10张
-
设计年代：近代
附件详情
该附件为河北某工业厂房，地上单层，建筑设计结构形式为门式刚架结构，基础为独立基础，7度设防。
该资料包含： 结构设计说明 、基础布置图、锚栓布置图、钢柱布置图、结构布置图、檩条布置图、大样详图等共10张图。
该资料包含： 结构设计说明 、基础布置图、锚栓布置图、钢柱布置图、结构布置图、檩条布置图、大样详图等共10张图。
锚栓布置图

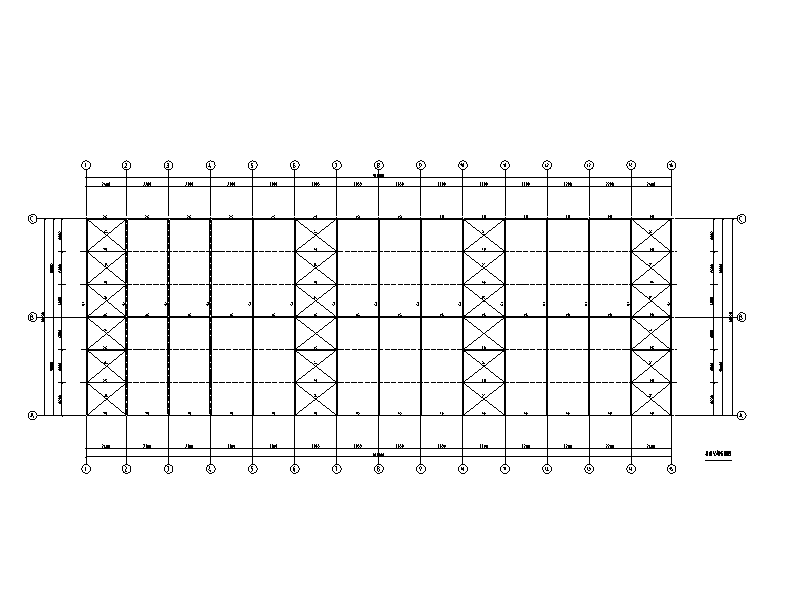

屋面结构布置图
屋面檩条、隅撑安装节点详图

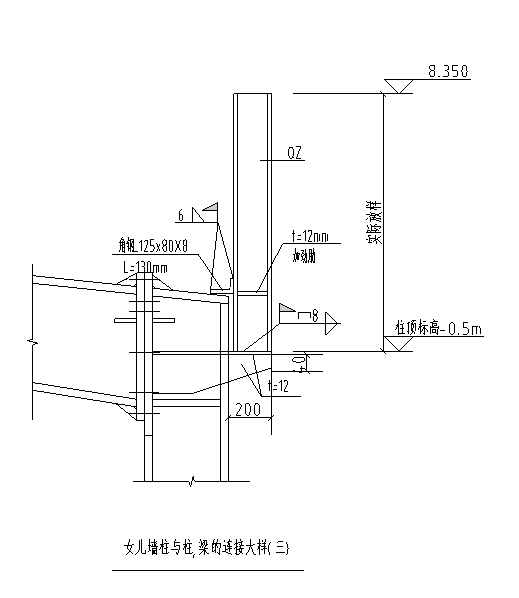

女儿墙柱与柱梁的连接大样
柱脚安装示意图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
