四跨独立基础单层门式钢架结构厂房结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：12张
- 设计年代：近代
附件详情
该项目是四跨单层门式钢架厂房，基础采用独立基础。
包括：钢结构设计总说明 ，锚栓布置图，柱网布置图，屋面结构及支撑平面布置图，吊车梁
平面布置图
，屋面檩条及拉条布置图，气楼详图，吊车梁详图，墙梁布置图共计12张图纸。
1月。

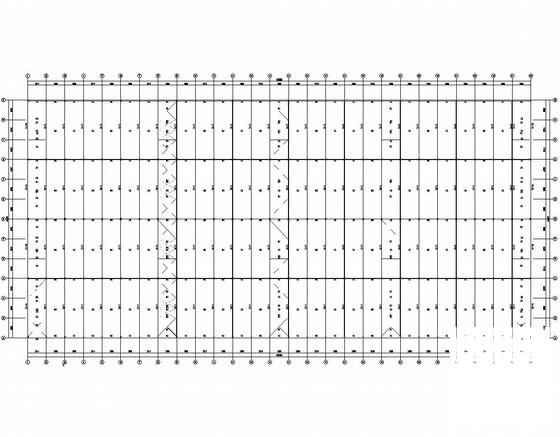

屋面结构及支撑平面布置图

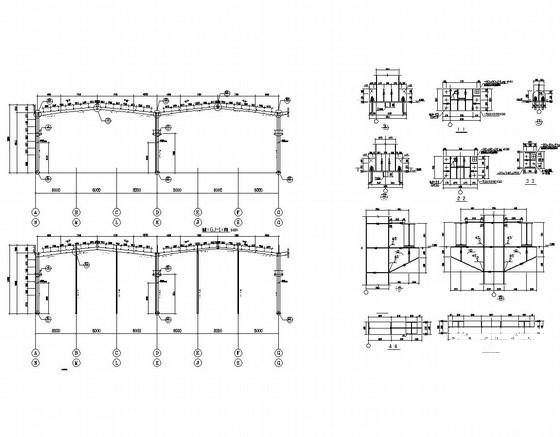

GJ-1a/GJ-1详图

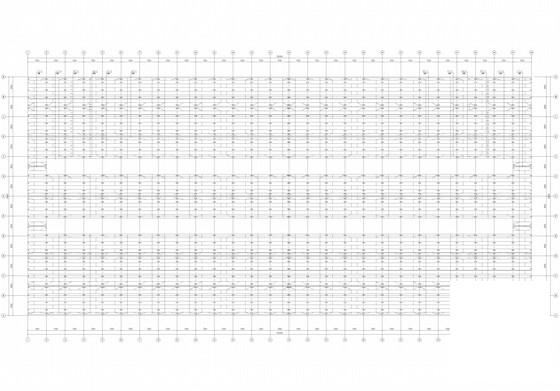

屋面檩条及拉条布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

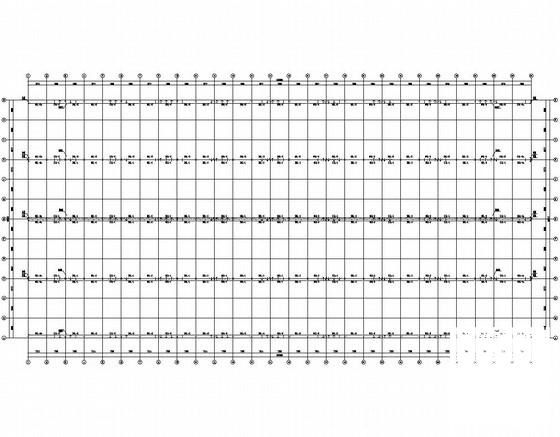

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-13
- 评论次数：0
- 浏览次数：0
- 文件大小：2.92 MB
- 收藏次数：0
-
文件名称：
附件-995878508896700888576.rar
