跨度24m单层门式钢架钢结构CAD施工图纸（独立基础）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：12张
- 设计年代：近代
附件详情
该项目是钢结构厂房项目，24米跨，该资料包含：
结构设计说明

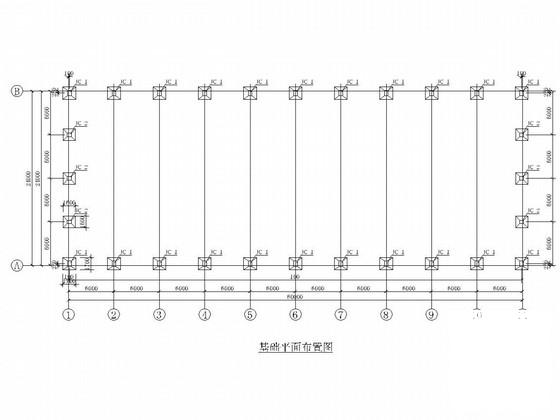

，基础平面图，刚架梁施工图，刚架立面图，锚栓平面图，墙梁加工图，刚架柱施工图等共计12张图。
分享投稿时间：近几年7月。
墙梁加工图

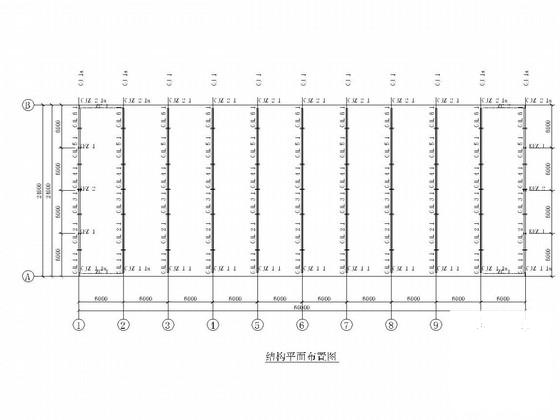

结构 平面布置图

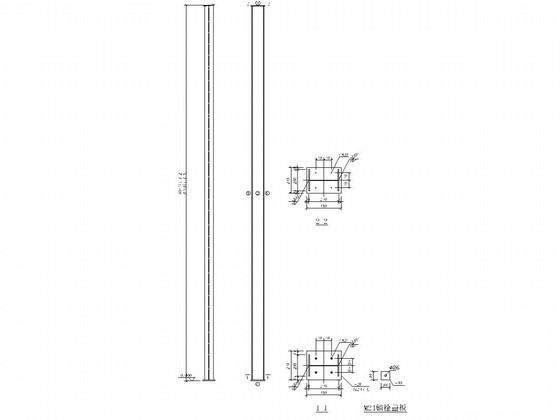

抗风柱施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：2.69 MB
- 收藏次数：0
-
文件名称：
附件-995878099957997589566.rar
