跨度20m单层钢结构厂房结构设计图纸（条形基础,独立基础）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：20m
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
钢结构厂房
该资料包含：
结构设计说明
，基础平面布置图，屋面平面图，墙梁图，檩条平面布置图，GJ-1，锚栓
平面布置图
，立面图，首层平面图等
共14张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

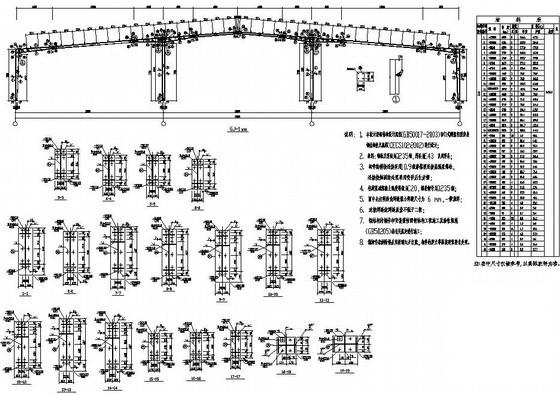

第 1 张图 -

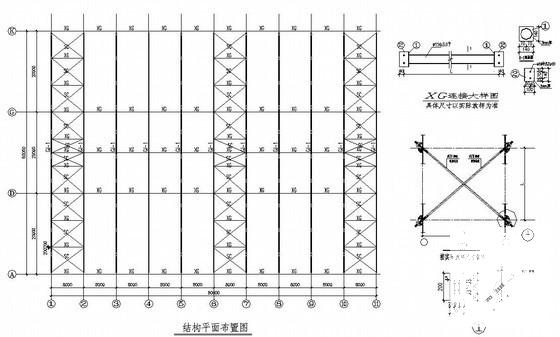

第 2 张图 -

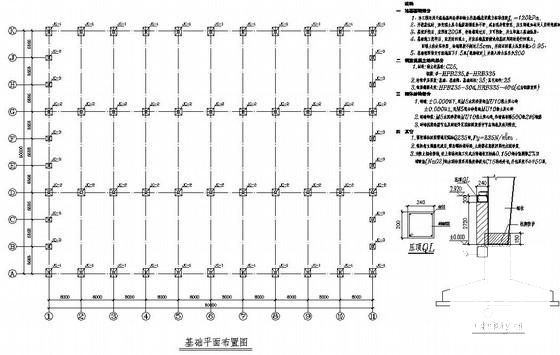

第 3 张图 -

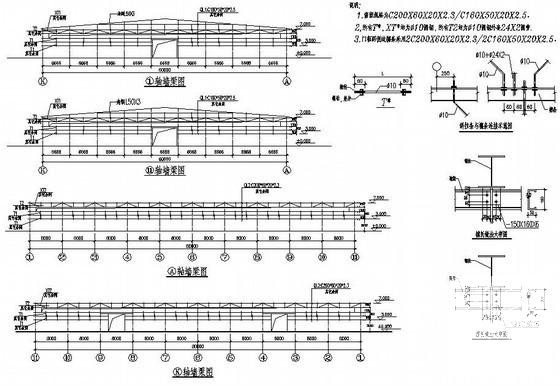

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.14 MB
- 收藏次数：0
-
文件名称：
附件-995878885977786660695.rar
