门式轻型钢结构单层厂房结构CAD施工图纸（条形基础）(平面布置图)

资料简介
赚取积分

建筑类别：工业建筑
厂房建筑高度类型：单层厂房
建筑地上层数：1层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢结构
钢结构：门式刚架
基础形式：条形基础,独立基础
结构安全等级：二级
地基基础设计等级：丙级
结构最大跨度：21m
抗震设防烈度：8度抗震
风压：0.55kN/平方米
雪压：0.55kN/平方米
参考图纸：13张
设计年代：近代

附件详情

该项目为碳化硅专用微粉机修车间，及备件间，起重量3吨,单层门式刚架.建筑南北宽42.8米,东西长145.2米,建筑总高11.82米,建筑面积8842.56平方米。该项目地基采用天然地基，基础至于未经扰动的卵石层上，承载力特征值350KPa。墙下柱下独基采用C25混凝土，条形基础采用C20混凝土。
全套图纸13张，包括柱脚平面图、基础详图、地脚螺栓平面布置图、无门檩条/拉条布置图、屋面支撑平面布置图、GJ-1、轴线墙架布置图、节点大样等。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

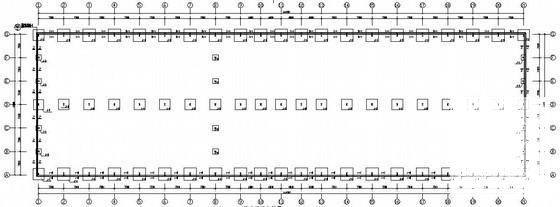

第 1 张图

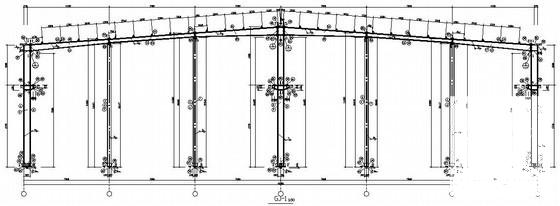

第 2 张图

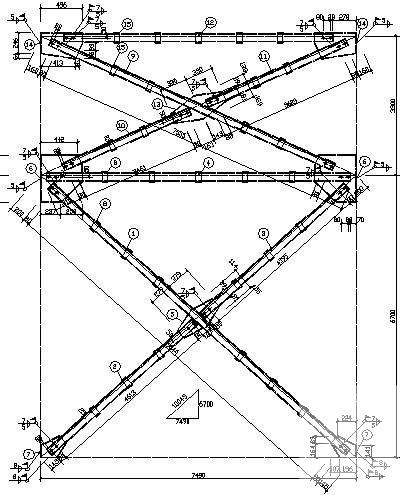

第 3 张图

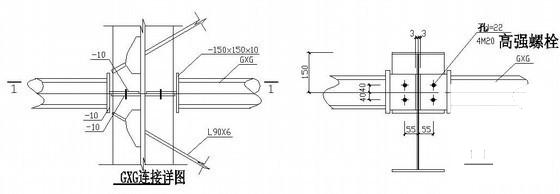

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-02-07
评论次数：0

浏览次数：0
文件大小：5.34 MB

收藏次数：0
文件名称：附件-995878565708795578879.rar
