单层轻型门式刚架结构厂房改造CAD施工图纸2015

工程名称：

一、项目概要

1、原厂房建筑结构形式为单层轻型门式刚架结构，厂房檐口标高为9.000m ,屋面坡度i=4.0%，为单脊双坡。

2、原有建筑基础形式为钢筋混凝土柱下独立基础。

3、该项目在已建结构基础上进行改造设计，主要设计内容为：1）按业主及建筑使用功能要求增加吊顶；2）按业主及建筑使用功能要求，对维护结构进行更换及维护结构门窗设计等。3）按业主要求6号厂房内增加管道支架。

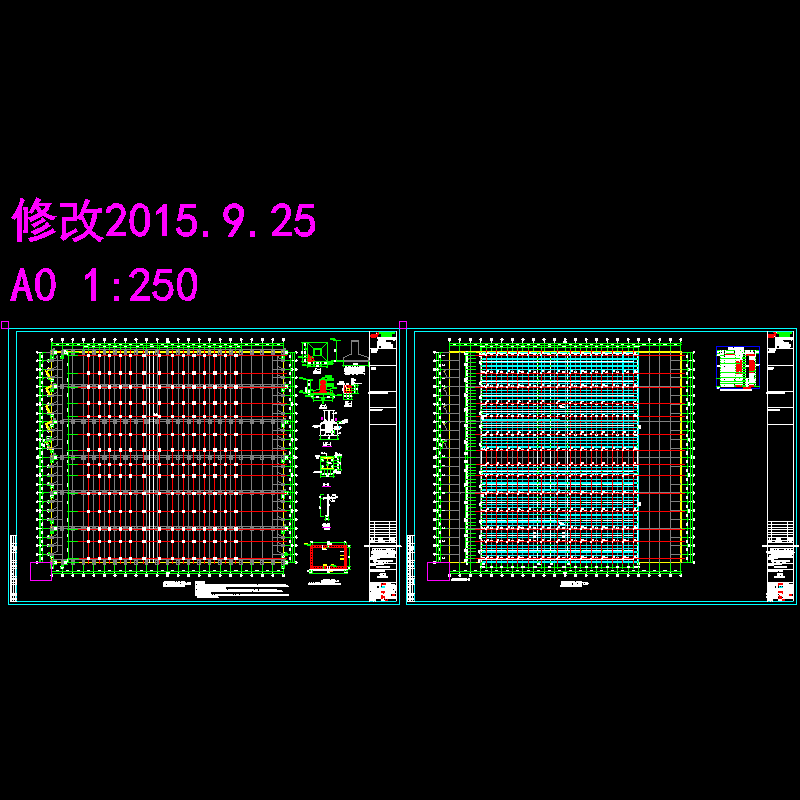

新增刚架基础施工图

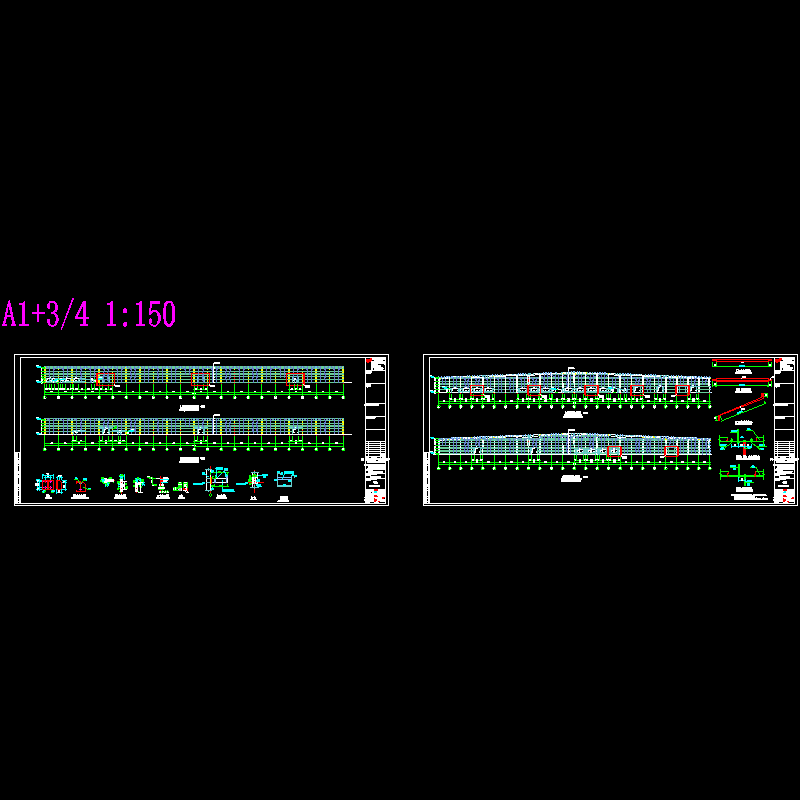

墙面檩条布置图

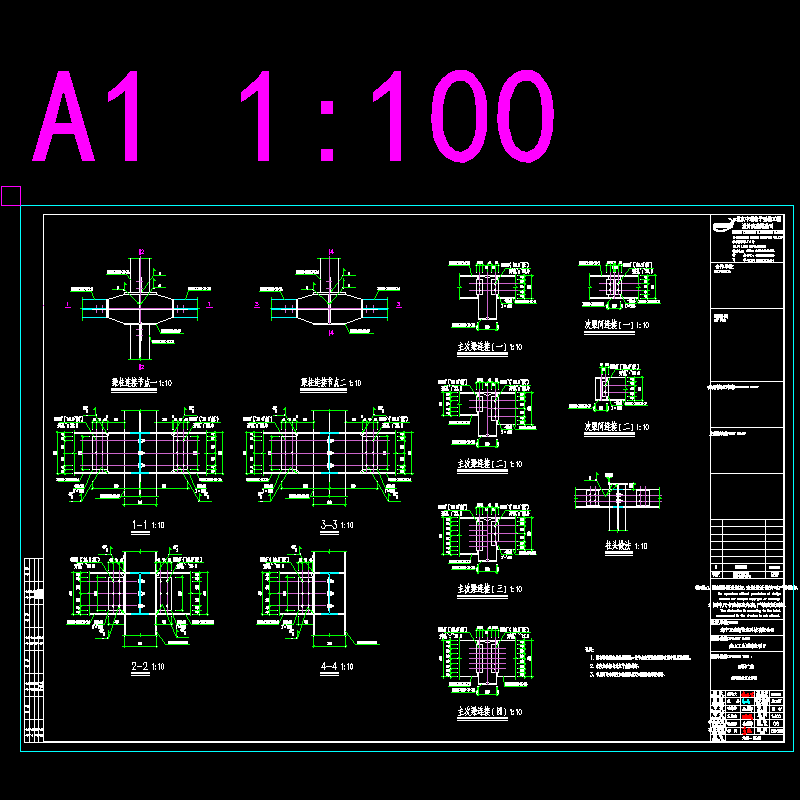

梁柱连接节点

拉条与檩条连接节点

斜拉条、撑杆、檩条连接节点
