单层门式刚架结构体系厂房结构CAD图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：三级
- 地基基础设计等级：丙级
- 结构最大跨度：22m
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.60kN/平方米
- 参考图纸：11张
附件详情
该项目上部结构为单层门式刚架结构体系.跨度22米单跨,柱距7.6米.屋面彩钢板,墙面标高1.2米以下为砖墙，基础采用独立基础.抗震设防烈度为7度，安全等级为3级。
包括：结构设计总说明，门柱柱脚预埋件详图，基础平面布置图，柱网及柱间支撑布置图，刚架.系杆及屋面支撑布置图，屋面檩条布置图，墙梁图，锚栓
平面布置图
，基础详图等共计11张图。
檩条布置图
基础详图
结构图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

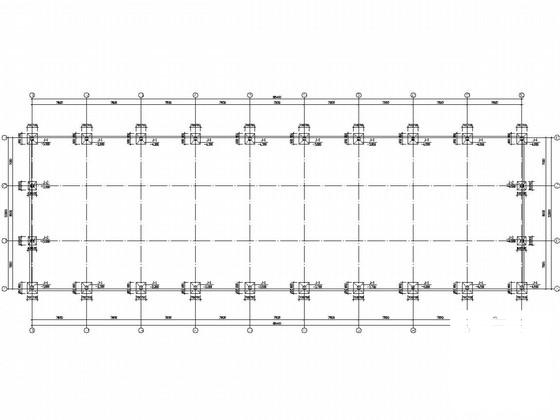

第 1 张图 -

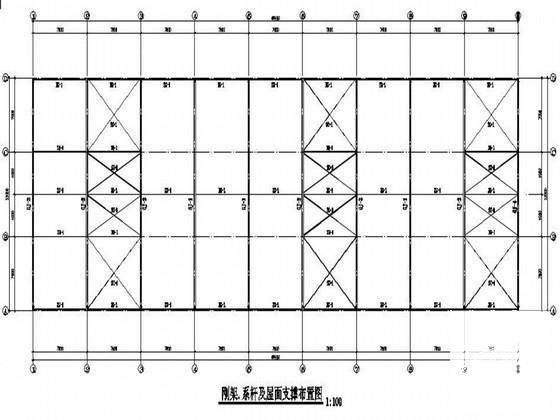

第 2 张图 -

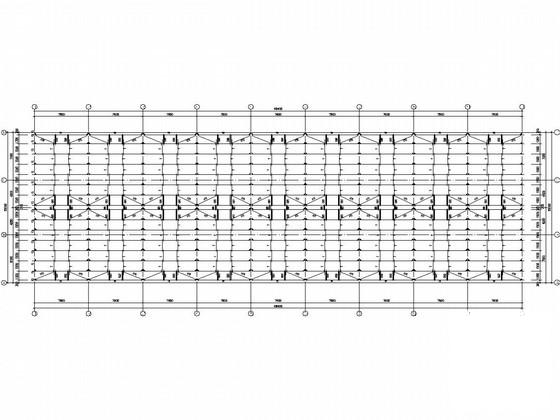

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.81 MB
- 收藏次数：0
-
文件名称：
附件-995878986778575875858.rar
