单层门式刚架钢结构厂房结构CAD施工图纸

附件详情

本图纸为单层的钢结构车间厂房，本车间均采用门式钢架轻型房屋钢结构，采用焊接实腹钢屋面梁，钢柱为焊接H型实腹柱，墙体采用压型钢板墙面，吊车梁采用焊接工字型实腹式钢吊车梁。

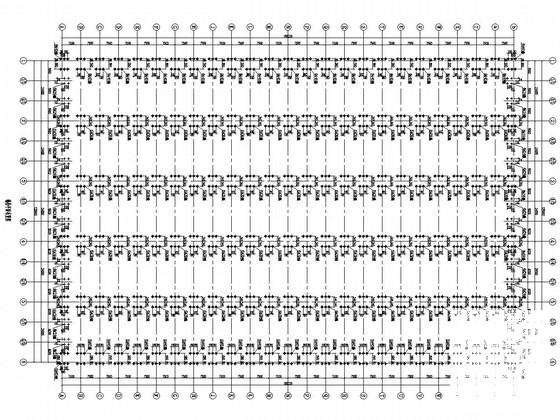

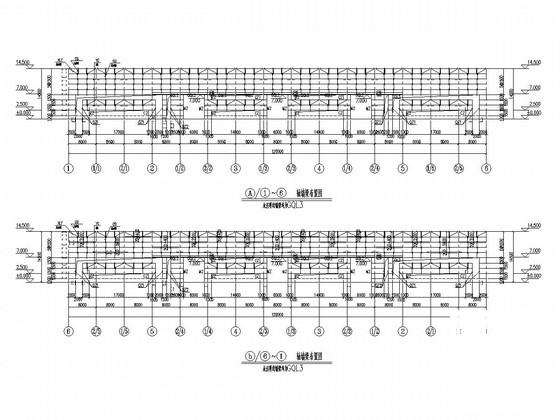

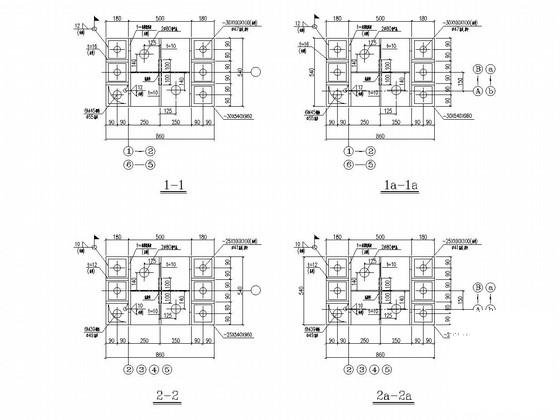

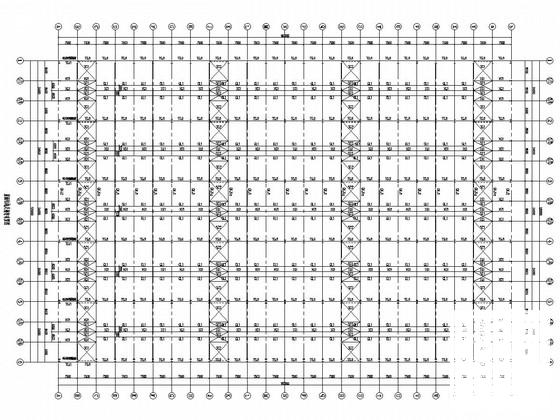

该资料包含：结构设计总说明、锚栓 平面布置图 、屋面结构及刚架布置图、柱间支撑布置图、檩条布置图、墙梁布置图、墙梁节点详图、刚架详图、钢架节点详图、吊车梁布置图、吊车梁详图等共17张图纸。
出图时间：近代.12。
