单层门式刚架轻钢结构厂房结构CAD施工图纸（天然地基）

附件详情

该项目为某碳化硅专用微粉细碎及分级联合厂房，起重量3吨，单层门式刚架。建筑南北宽42.8米，东西长253.2米，建筑总高13.02米,建筑面积10836.96平方米。该项目地基采用天然地基，基础至于未经扰动的卵石层上，承载力特征值350KPa，墙下柱下独基采用C25混凝土,条形基础采用C20混凝土。

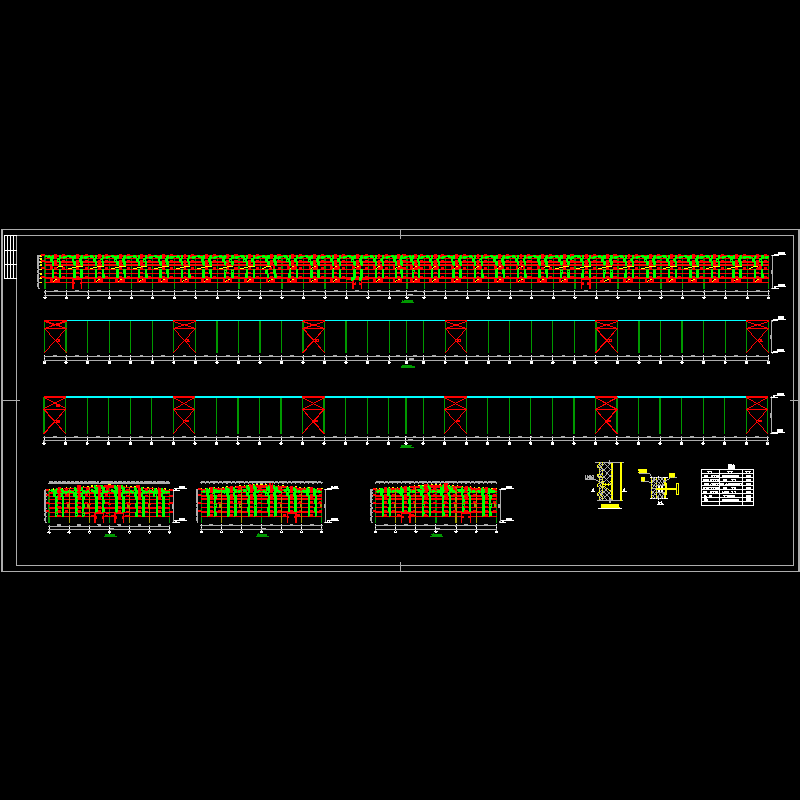

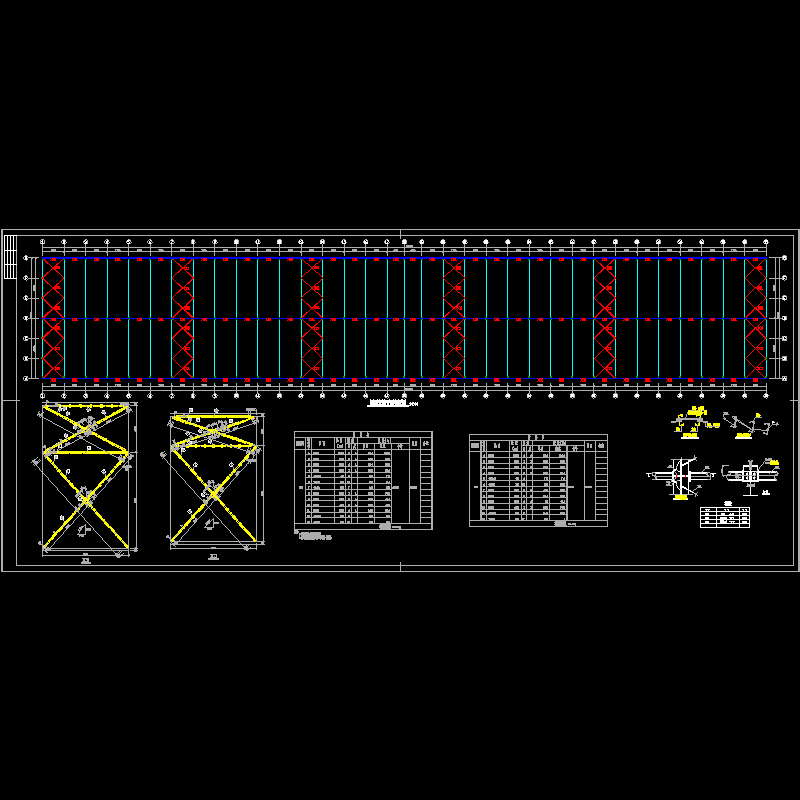

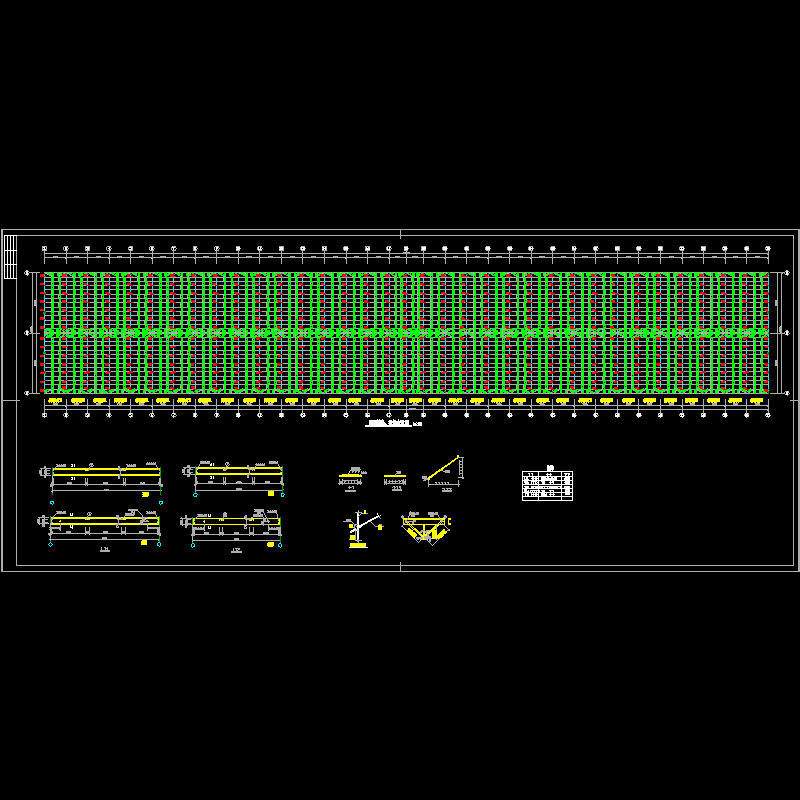

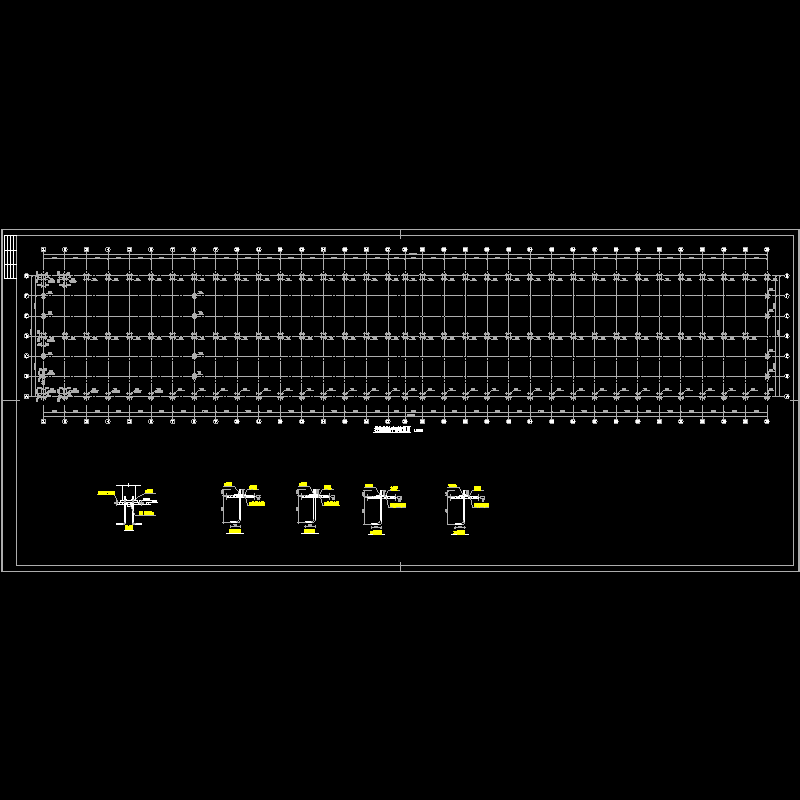

全套图纸7张，包括柱脚平面图，屋面檩条、拉条布置图，地脚螺栓平面布置图，屋面支撑 平面布置图 ，GJ-1，GJ-2，节点大样等。
