单层门式刚架钢结构厂房结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：17.81m
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.60kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
图纸为单层门式刚架钢结构厂房施工图，主要包括:基础平面布置图、锚栓平面布置图、结构设计总说明、结构平面布置图、檩条平面布置图、结构立面布置图、墙梁立面图、山墙墙梁立面图、吊车梁
平面布置图
、GJ-1详图、GJ-2详图、吊车梁详图、支撑详图、结构安装
节点图
共13张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

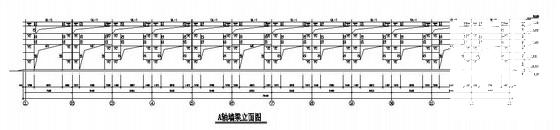

第 1 张图 -

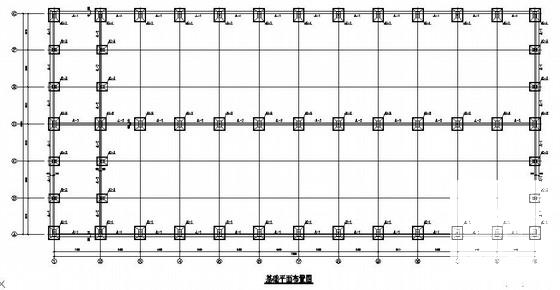

第 2 张图 -

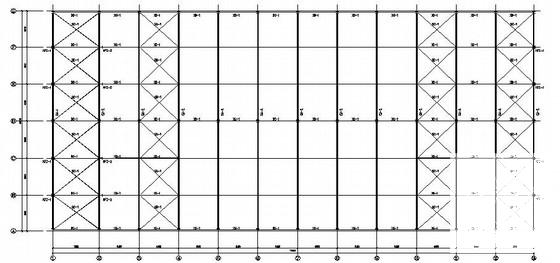

第 3 张图 -

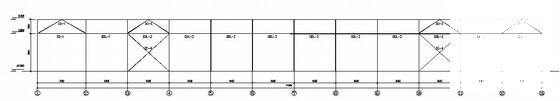

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：0.75 MB
- 收藏次数：0
-
文件名称：
附件-995877800889775807075.rar
