单层门式刚架结构车间厂房结构CAD施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该项目为四川某车间厂房，建筑设计结构形式为门式刚架结构，基础为独立基础，7度设防。
该资料包含：
结构设计说明

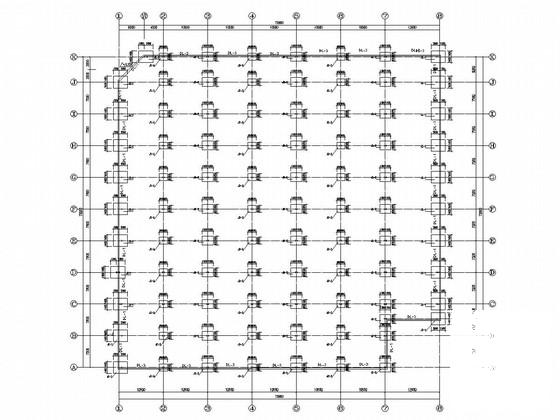

、基础平面布置图、柱脚锚栓平面布置图、结构

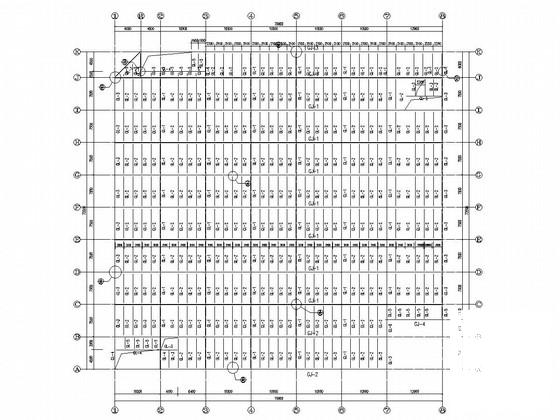

平面布置图
、节点大样、檩条隅撑拉条大样、墙架结构布置图及楼梯大样等共13张图纸。
二层结构平面布置图

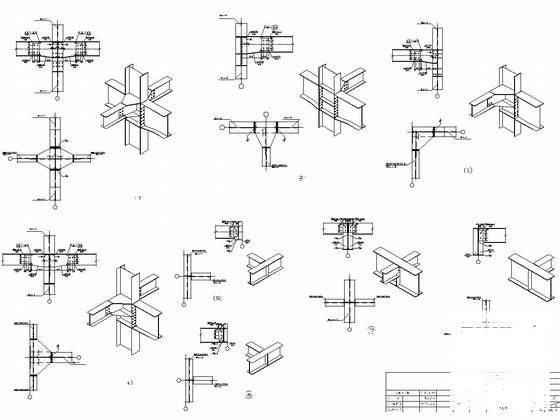

节点大样

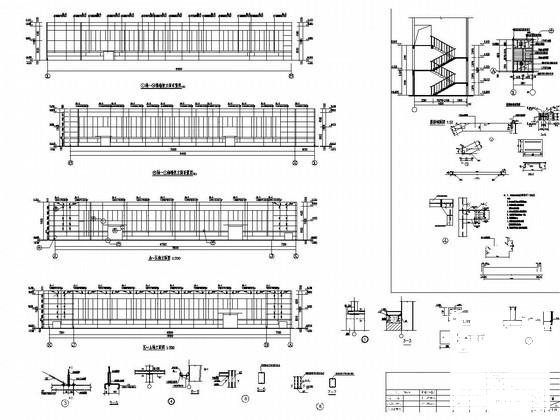

墙架结构布置图及楼梯大样
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
