24米跨单层门式刚架酿酒车间结构设计施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢筋混凝土结构：框架,排架
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：24m
- 抗震设防烈度：7度抗震
- 风压：0.4kN/平方米
- 雪压：0.3kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
某酿酒车间结构设计图
该资料为：某酿酒车间结构设计图
该资料包含：
建筑设计总说明、车间
平面布置图
、门窗表、屋顶排水平面图、基础布置平面图、基础详图、结构布置图、屋面支撑布置平面图、屋面檩条布置图、地脚锚栓布置图、柱模板图及配筋图、雨篷详图、结构设计总说明、立面结构布置图、抗风柱详图、刚架图共14张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

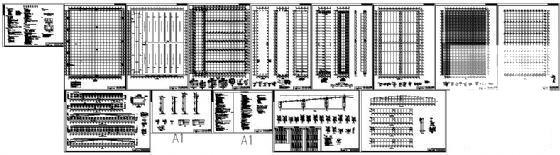

门式刚架结构施工图 - 1 -

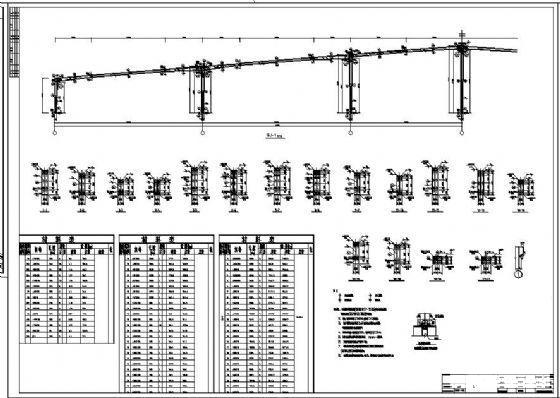

门式刚架结构施工图 - 2 -
门式刚架结构施工图 - 3 -
门式刚架结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
