单层门式刚架结构油田厂房结构CAD图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.90kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
该项目设计为油田轻钢结构厂房图纸，建筑面积为600平方米，主体结构采用门式刚架轻型钢结构，该项目为临时建筑设施，抗震设防烈度为6度。
包括：钢
结构设计说明
，基础图，屋面檩条图，钢架图，屋面结构布置图，锚栓
平面布置图
，墙檩条布置图，
节点图
等共计14张图。
屋面结构檩条布置图

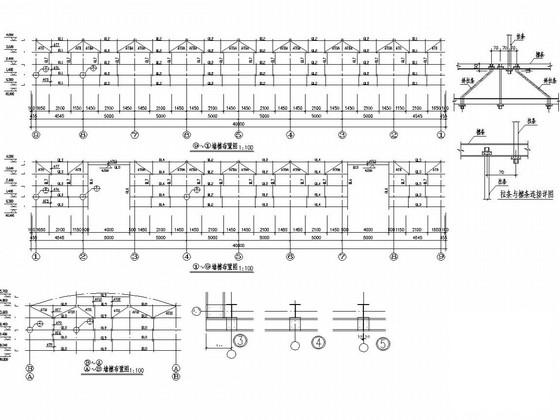

墙檩布置图

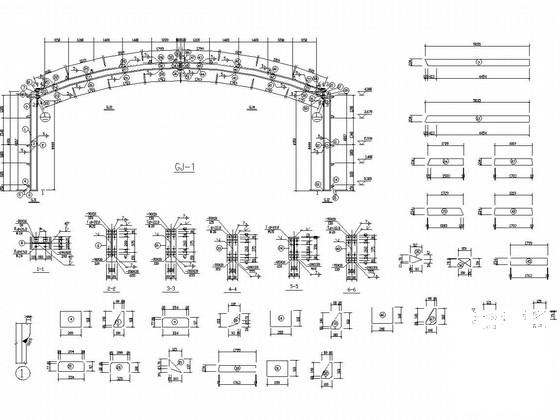

刚架图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-04
- 评论次数：0
- 浏览次数：0
- 文件大小：1.07 MB
