单层门式刚架结构车间结构施工图纸节点详图

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 结构安全等级:二级
  • 风压:0.35kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:22张
  • 设计年代:近代
该附件为 单层门式刚架结构车间 结构施工图
项目概要:该项目为陕西某钢结构车间,门式刚架结构,建筑类别为丁类,结构安全等级为二级,按二级耐火等级进行设计,建筑物总长度为114.75m,总宽度90.96m,建筑高度12.25m,建筑层数一层,建筑占地面积10437.66m,建筑总面积为10437.66m。
主要包括:结构设计总说明、基础布置图 、基础详图、 锚栓布置图、吊车梁布置图、屋面结构图 ;檩条、拉条布置图、墙梁布置图、柱间支撑布置图、气楼檩条布置图、GJ1、GJ1a详图、GJ2详图、GJ节点详图、DCL1详图、DCL2详图、DCL3详图等
CAD格式,15张结施图,7张建施图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

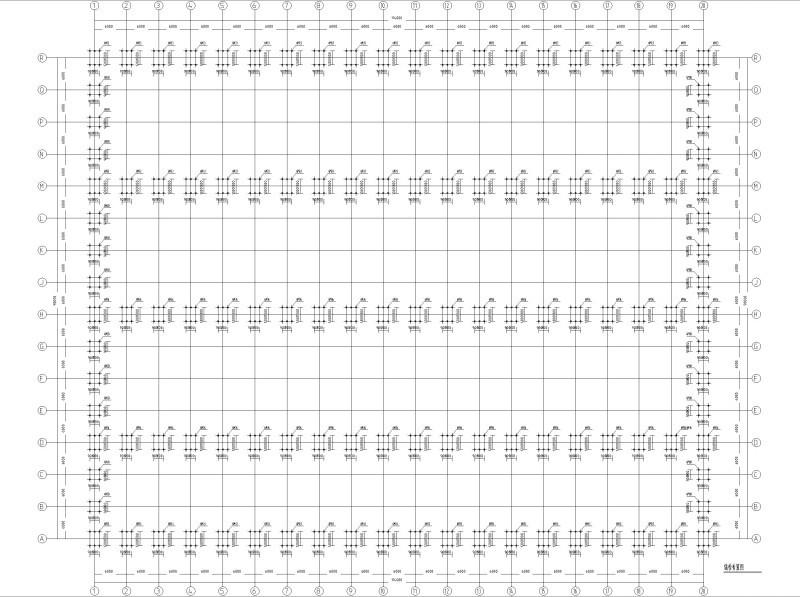

  • 锚栓布置图
    锚栓布置图

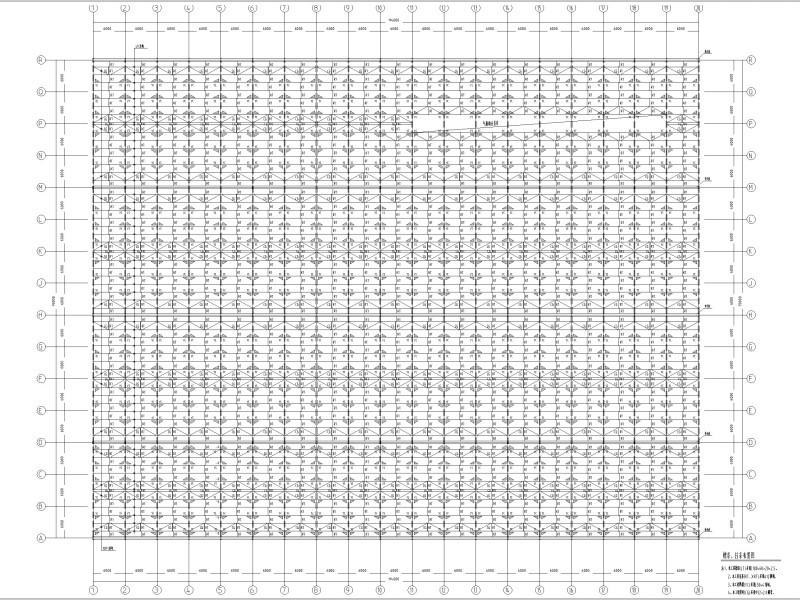

  • 檩条拉条布置图
    檩条拉条布置图

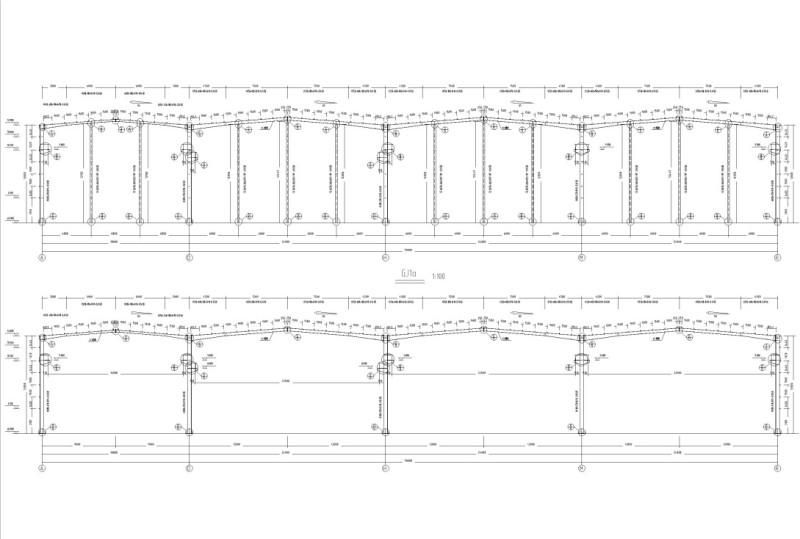

  • GJ1
    GJ1

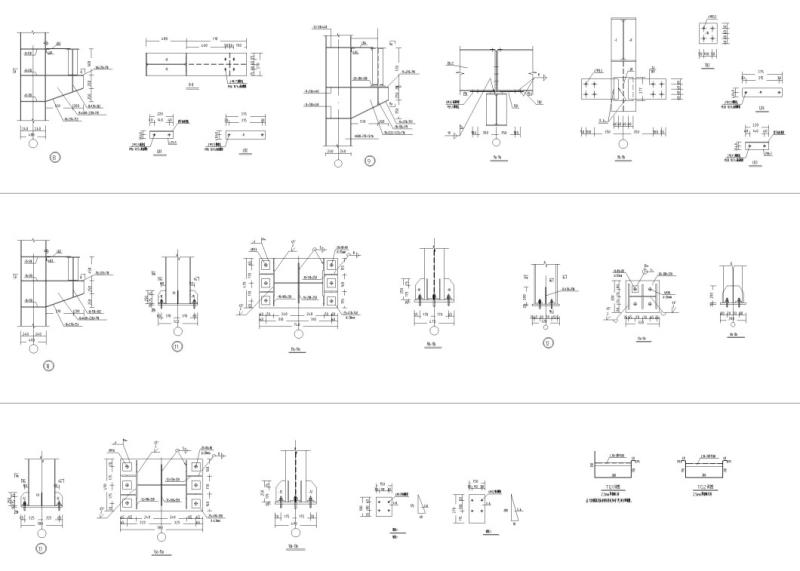

  • GJ节点详图
    GJ节点详图
以上是部分截图,请下载附件后查看完整高清内容
