单层门式刚架结构工业园生产车间结构图纸（建筑图纸）
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.55kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：22张
- 设计年代：近代
附件详情
该项目是木工艺有限公司厂房项目，地上一层，门式刚架结构，建筑设计面积：约2875.73平方米（钢结构面积），建筑高度为9.85米，抗震设防烈度为6度。新规范制作。
该资料包含：
结构设计说明
，钢
结构设计说明

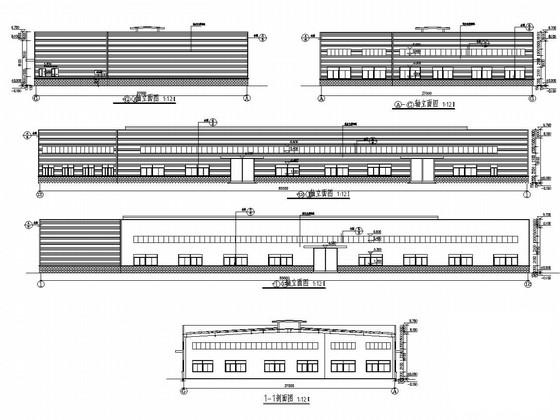

，建筑设计说明，基础图，基础详图，柱布置图，檩条布置图，钢架图，详图，立面图，平面图，剖面图等共计22张图。
分享投稿时间：近几年1

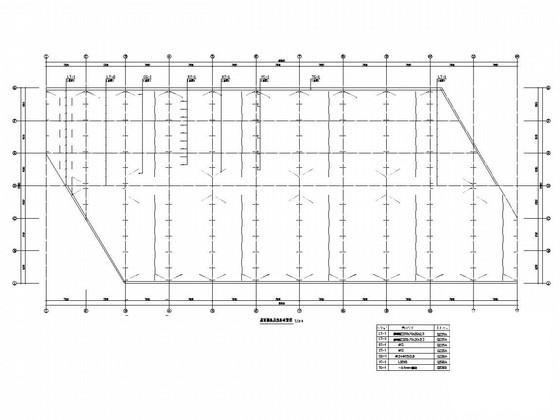

屋面檩条及拉条布置图

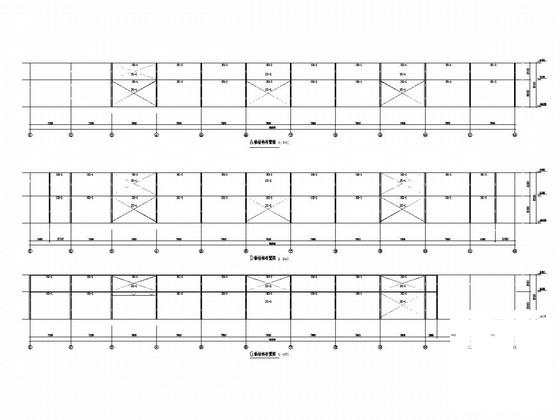

立面结构布置图

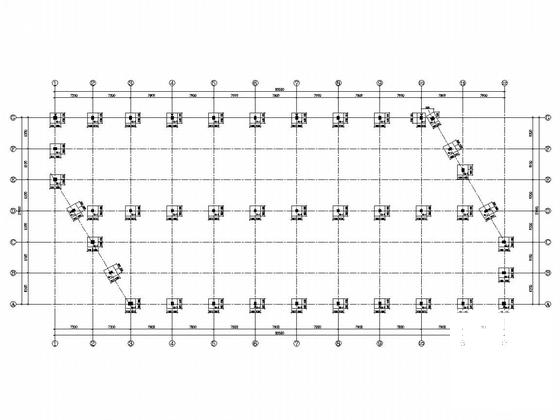

基础 平面布置图

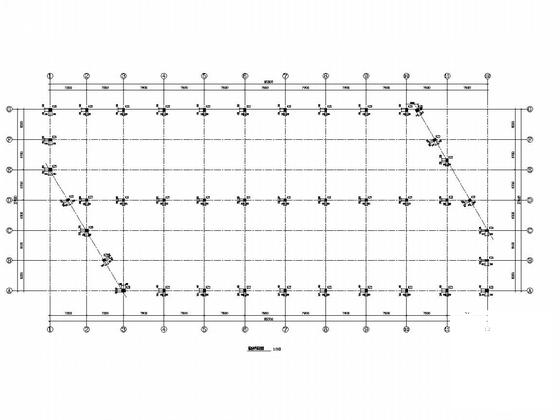

柱布置图
LG-1连接详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-04
- 评论次数：0
- 浏览次数：0
- 文件大小：5.72 MB
- 收藏次数：0
-
文件名称：
附件-995878909909595957887.rar
