下饭菜生产车间结构CAD施工图纸（门式刚架结构含建筑图纸）
- 建筑类别：商业
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构, 钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.30kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
建筑类别：下饭菜生产车间，占地面积：4873.50平方米。总建筑设计面积：9747.00平方米。建筑设计结构形式：门式刚架轻钢结构体系,柱距：8.0米；跨度：33.0米；檐口高：8.0米、屋面坡度：10%。8度设防。
结构专业该资料包含：钢
结构设计说明

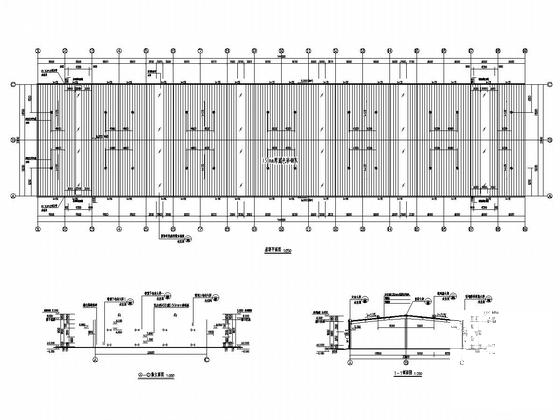

，基础布置图，预埋螺栓平面布置图，柱网及柱间支撑平面布置图，屋面结构系统平面布置图，屋面檩条
平面布置图
，轴立面结构布置图，钢架图等9张图。
建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，大样图等共计4张图。
基础图
结构布置图
屋面布置图

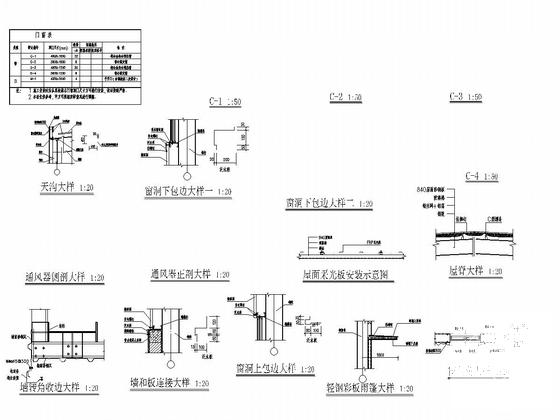

大样图
屋面结构系统平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-12
- 评论次数：0
- 浏览次数：0
- 文件大小：1.59 MB
- 收藏次数：0
-
文件名称：
附件-995877996858959577765.rar
