带毗屋门式刚架茶厂生产车间结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 风压：0.40kN/平方米
- 雪压：0kN/平方米
- 参考图纸：7张
附件详情
该项目采用带毗屋门式刚架轻型钢结构体系，主体刚架采用焊接H型钢，屋面、墙面檩条采用冷弯薄壁型钢，刚架柱脚与混凝土基础铰接。
该资料包含：
钢
结构设计说明
基础
平面布置图
、砌体墙构造大样
钢架平面布置及柱网定位图、基础大样图
屋面结构平面布置图
墙梁布置图、材料表
屋面檩条布置图
GJ-1详图
共7张图纸。
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

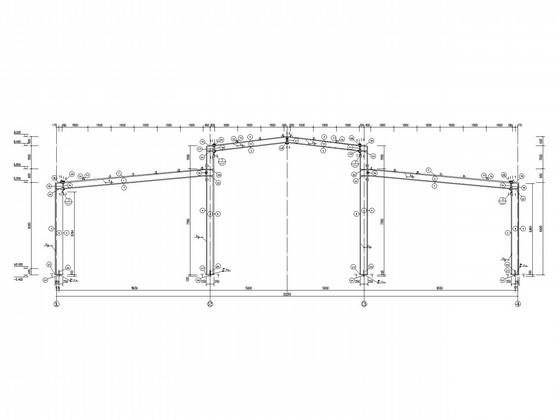

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.85 MB
- 收藏次数：0
-
文件名称：
附件-995877807997785777788.zip
