门式刚架带夹层结构2层厂房建筑结构CAD施工图纸

• 建筑类别：工业建筑

• 建筑高度类型：多层建筑

• 厂房建筑高度类型：多层厂房

• 建筑地上层数：2层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢结构

• 钢结构：门式刚架

• 基础形式 ：独立基础

• 结构安全等级：二级

• 抗震设防烈度：6度抗震

• 风压：0.4kN/平方米

• 雪压：0.4kN/平方米

• 参考图纸：18张

车间二层结构 平面布置图

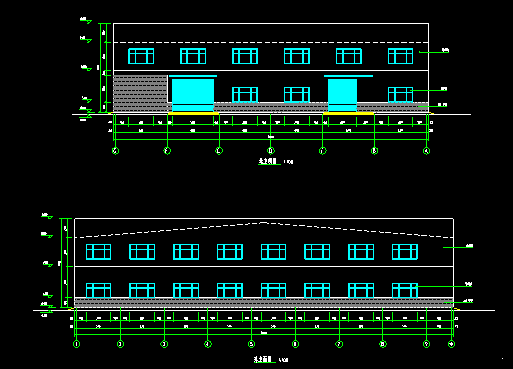

门式钢架带夹层结构立面图

建筑立面图

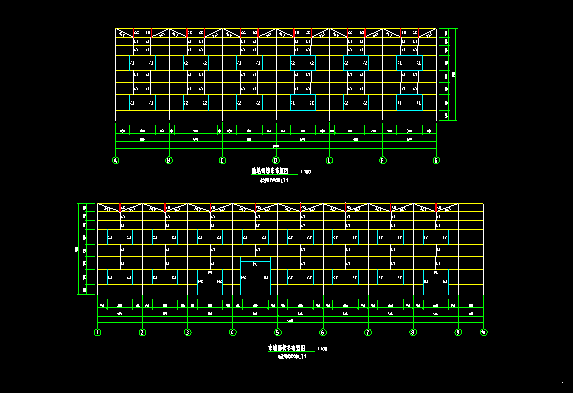

墙面檩条布置图

屋面檩条布置图

二层楼承板布置图

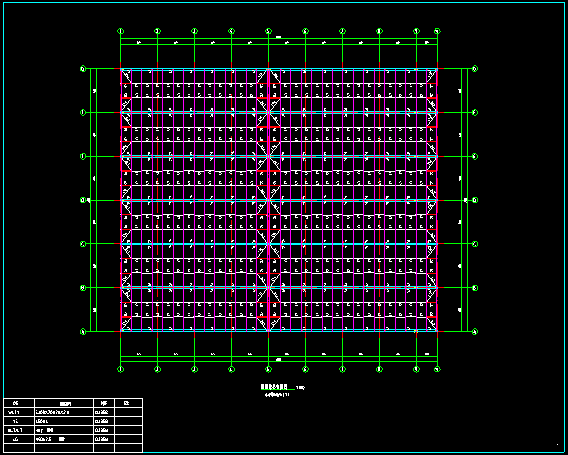

屋面结构布置图

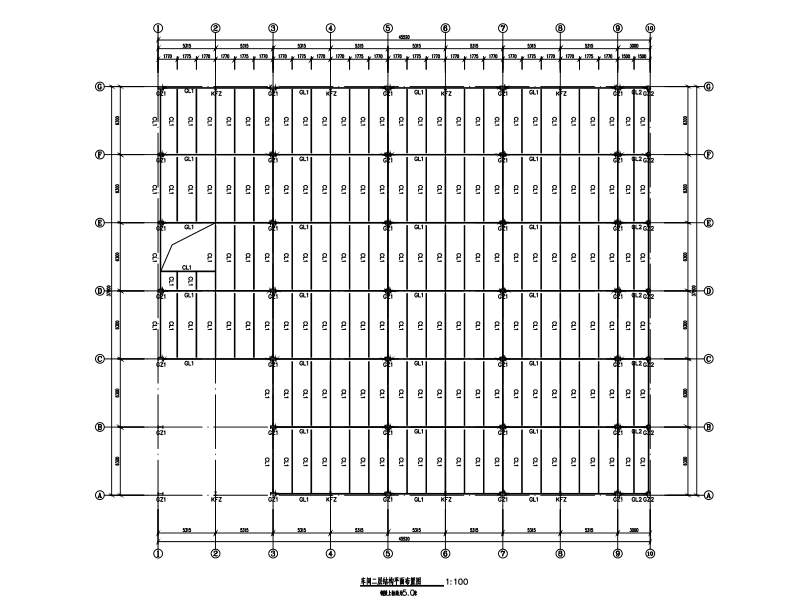

车间二层结构平面布置图

屋面排水图

基础平面布置图

连接大样

总图
