27米跨门式刚架结构厂房结构CAD施工图纸（有夹层）

附件详情

该项目是成都厂房项目，建筑设计面积：5287平方米，采用门式刚架结构，27m双跨,长度为96m；檐口高5.5m，局部有夹层 夹层楼地面标高3.0m，柱距均为8.0m。抗震设防烈度为7度，基础设计等级为丙级。

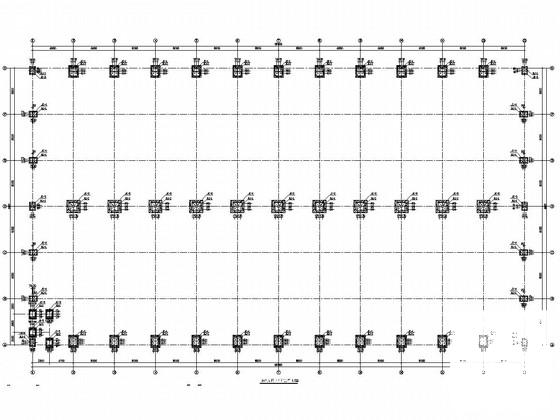

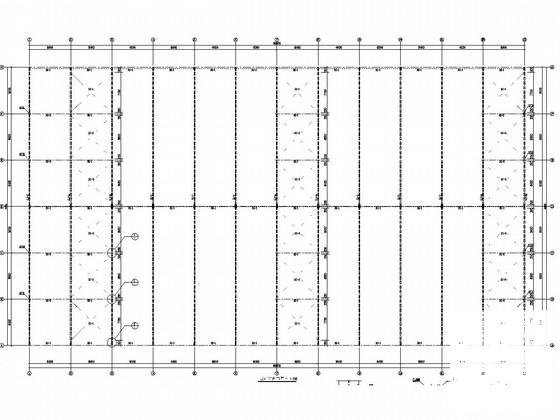

该资料包含： 结构设计说明 ，基础布置图，预埋锚栓布置图，轴线结构布置图，山墙檩条布置图，屋面檩条图，基础详图，钢架图，楼梯图；建筑设计说明，立面图，平面图，剖面图，底层、夹层大样图等共计18张图。
