38米跨门式刚架结构五金厂结构CAD施工图纸（有10吨吊车）
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 参考图纸：5张
- 设计年代：近代
附件详情
该项目为38米跨门式刚架，内含10吨吊车，抗震设防烈度为7度,场地类别为II类，该资料包含：钢
结构设计说明
，基础平面图，钢柱及预埋件定位图，屋面支撑布置图，屋面檩条布置图，柱间支撑布置图，墙梁布置图，钢架详图，构造图，共计5张大图。
分享投稿时间：近几年11月。
屋面支撑布置图
墙梁布置图

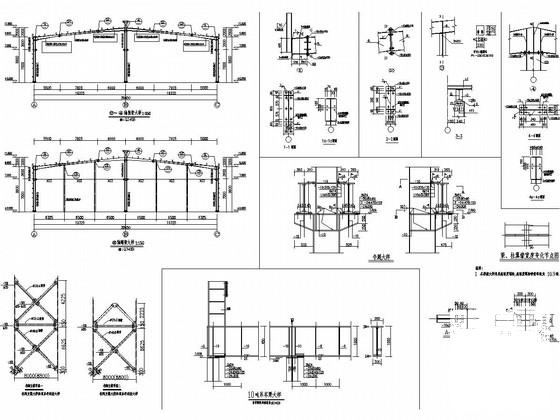

刚架详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.68 MB
- 收藏次数：0
-
文件名称：
附件-995877899505889855577.rar
