174米跨门式刚架结构农机厂房结构CAD施工图纸（10t吊车）(有限责任公司)

附件详情

该项目为农机有限责任公司联合厂房。主体结构采用门式钢架，总长205m，宽174m，跨度30x5+24m，其中24m跨有10t吊车，抗震设防烈度为6度。

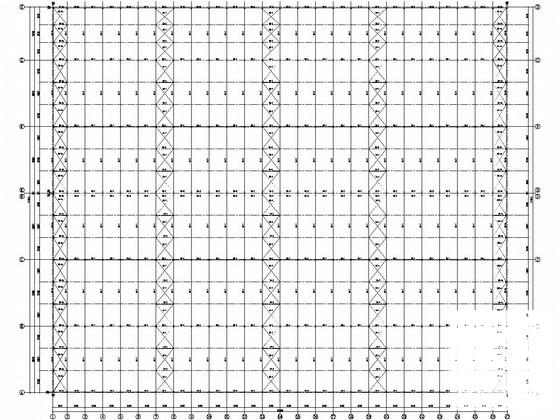

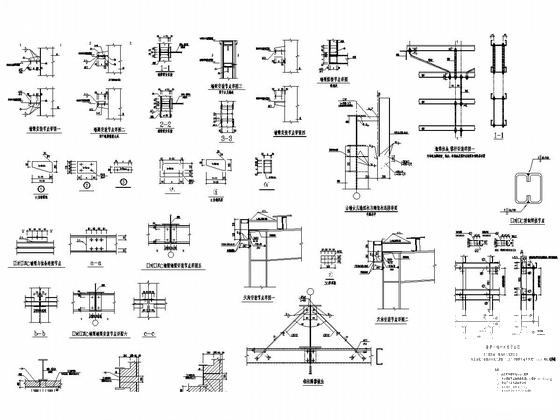

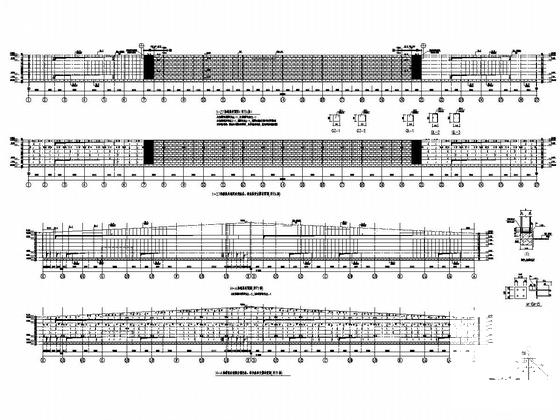

该资料包含：结构设计总说明，钢结构设计总说明，厂房基础梁图，锚栓平面布置图，吊车梁布置图，雨棚结构图，屋面支撑详图，屋面支撑 平面布置图 ，柱间支撑立面布置图，屋面围护结构布置图，屋面围护节点详图，墙梁结构布置图，墙梁安装节点详图等共计17张图。
分享投稿时间：近几年。
