22(20)米跨门式刚架结构机电公司厂房结构CAD施工图纸(平面布置图)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目是某机电公司厂房项目,该项目为门式刚架轻型钢结构,柱下做独立浅基础。6度设防,梁柱采用刚接,柱脚与基础采用钢接、铰接。主要跨度为22米,20米。

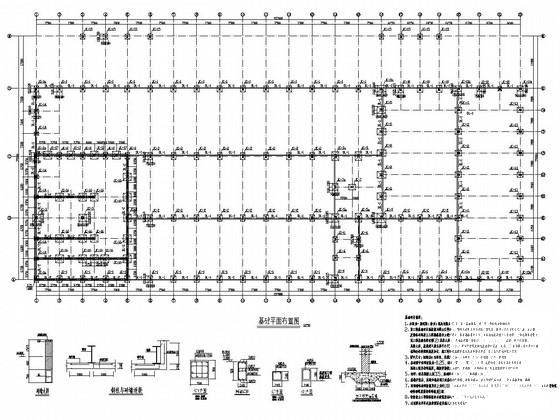

该资料包含:钢结构说明,基础图,基础详图,锚栓 平面布置图 ,屋面结构布置图,柱间支撑布置图,檩条布置图,墙梁布置图,刚架详图等共计28张图。
分享投稿时间:近几年2月。

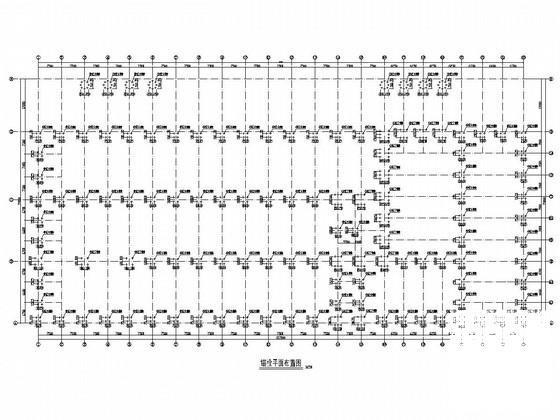

锚栓平面布置图

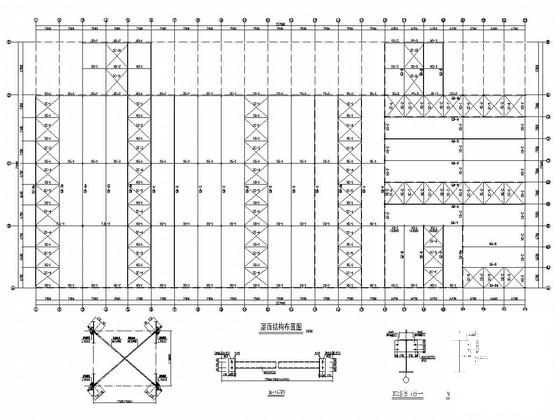

屋面结构布置图

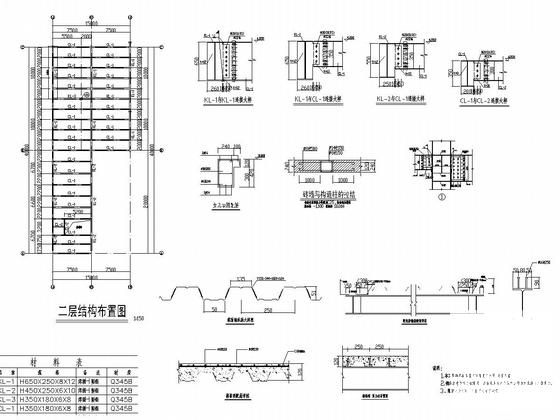

楼面板配筋详图

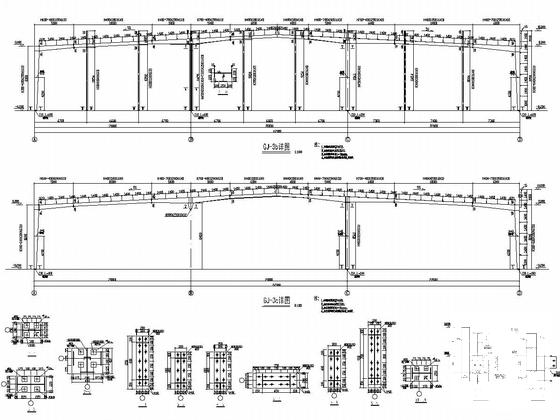

刚架详图

屋面檩条布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 22(20)米跨门式刚架结构机电公司厂房结构CAD施工图纸(平面布置图) - 1
    第 1 张图
  • 22(20)米跨门式刚架结构机电公司厂房结构CAD施工图纸(平面布置图) - 2
    第 2 张图
  • 22(20)米跨门式刚架结构机电公司厂房结构CAD施工图纸(平面布置图) - 3
    第 3 张图
  • 22(20)米跨门式刚架结构机电公司厂房结构CAD施工图纸(平面布置图) - 4
    第 4 张图
  • 22(20)米跨门式刚架结构机电公司厂房结构CAD施工图纸(平面布置图) - 5
    第 5 张图
  • 22(20)米跨门式刚架结构机电公司厂房结构CAD施工图纸(平面布置图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
