48米跨门式刚架厂房结构CAD施工图纸(6度抗震)(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:10张

附件详情

结构设计总说明、基础平面布置图、基础短柱及地梁平面布置图、地脚锚栓平面布置图、结构 平面布置图 、GJ、屋面檩条布置图、墙面檩条布置图共10张图纸。

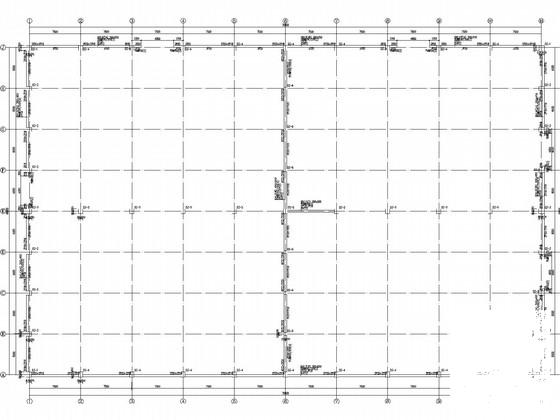

基础短柱及地梁平面布置图

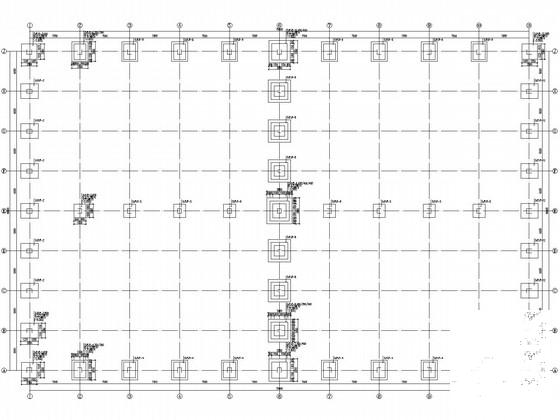

基础平面布置图

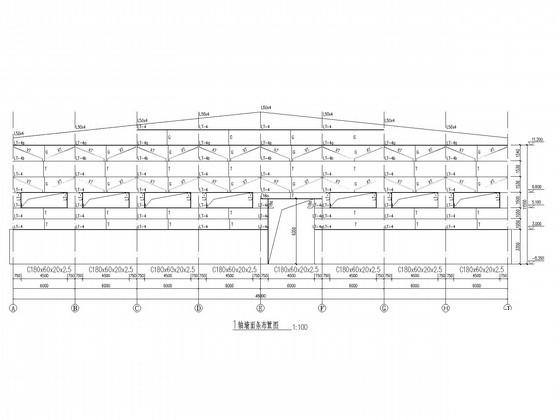

墙面檩条布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

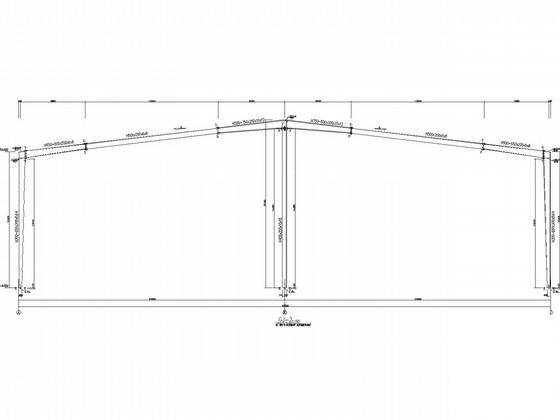

  • 48米跨门式刚架厂房结构CAD施工图纸(6度抗震)(平面布置图) - 1
