20米跨门刚结构家具厂厂房结构CAD施工图纸(门式刚架)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.70kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该项目是漳州某家具制造有限公司厂房项目,3跨,跨度分别为20、20、18米,门式刚架结构,扛着你设防烈度为7度。刚架柱顶位移限值:H/180,刚架斜梁挠度限值(不设吊顶):L/180,屋面檩条挠度限值:L/150
该资料包含:钢结构设计总说明,平面图,立面图,剖面图,钢柱 平面布置图 ,屋面结构布置图,各轴结构立面图,各轴墙面檩条布置图,刚架图, 节点图 ,收边图等共计17张图。

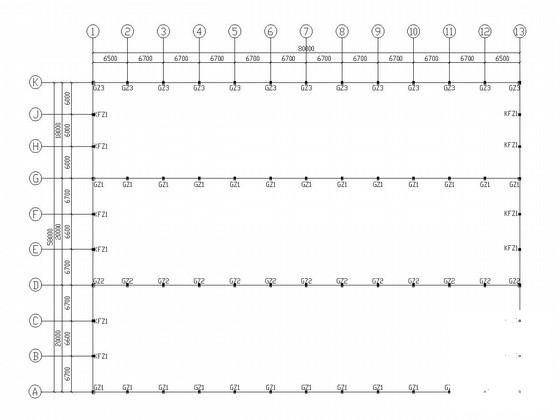

钢柱图

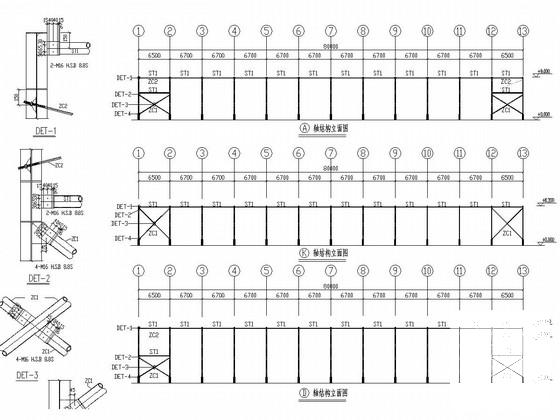

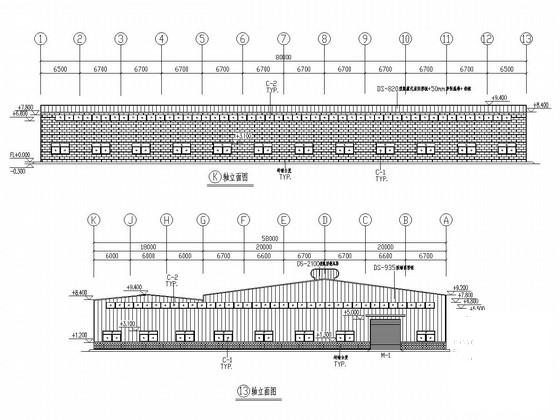

结构立面图

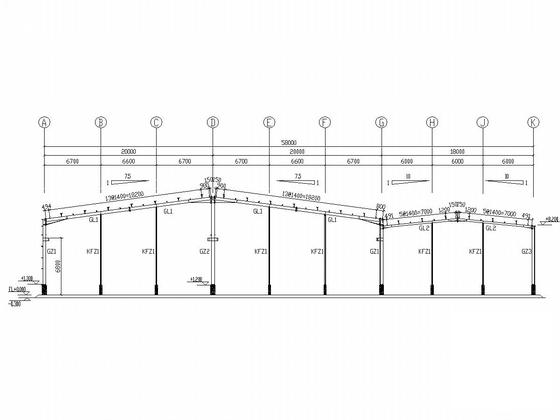

钢架图

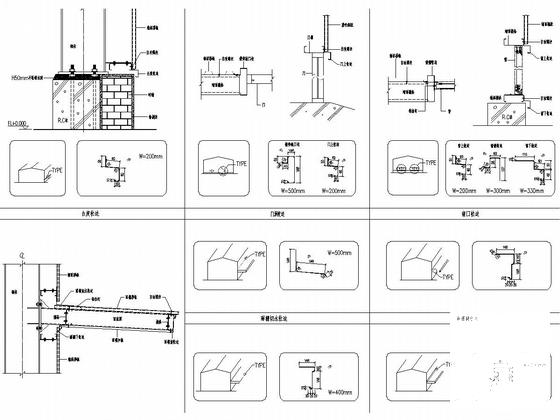

收边图

檩条布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 20米跨门刚结构家具厂厂房结构CAD施工图纸(门式刚架) - 1
    第 1 张图
  • 20米跨门刚结构家具厂厂房结构CAD施工图纸(门式刚架) - 2
    第 2 张图
  • 20米跨门刚结构家具厂厂房结构CAD施工图纸(门式刚架) - 3
    第 3 张图
  • 20米跨门刚结构家具厂厂房结构CAD施工图纸(门式刚架) - 4
    第 4 张图
  • 20米跨门刚结构家具厂厂房结构CAD施工图纸(门式刚架) - 5
    第 5 张图
  • 20米跨门刚结构家具厂厂房结构CAD施工图纸(门式刚架) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
