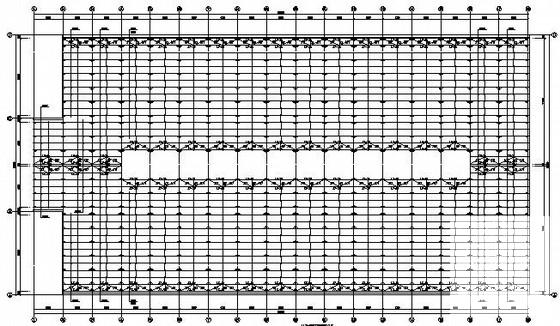

三联跨门式刚架厂房带大吨位吊车（甲级院）(屋顶平面图)

附件详情

三联跨厂房带大吨位吊车，边跨5T，中间跨32/5T，对遇到大吨位吊车厂房的设计人员是个很好的参考资料。

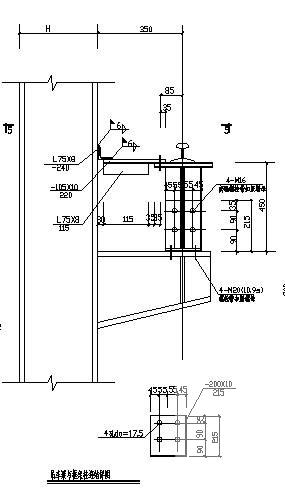

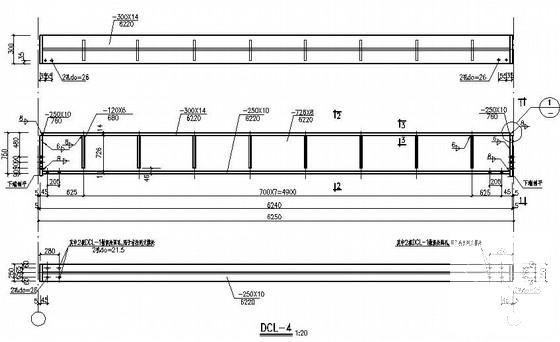

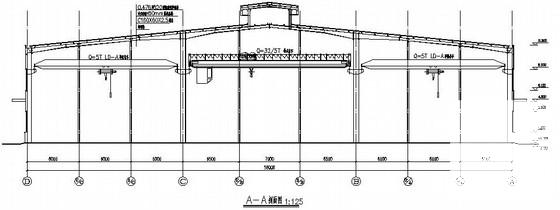

主要该资料包含：设计总说明、底层平面图、屋顶平面图、南北立面图、A-A剖面图 节点详图 、东西立面图、基础平面布置图、锚栓 平面布置图 、基础及锚栓详图、刚架及支撑布置图、檩条及隅撑布置图、立面墙梁布置图、支撑及天窗构件布置图、檩条及结构构件详图、GJ-1/GJ-1a.b及其详图、GJ-2及其详图、GJ-3及其详图、GJ-4及其详图、GJ-5及其详图、DCL-1/2及其详图、DCL-3/4及其详图等共20张图纸。
