局部3层三联跨门式刚架厂房结构CAD施工图纸（独立基础）

附件详情

该项目为单层钢结构门式刚架厂房，局部多层，跨度为114m,柱距为6.2m.内设额定起重量为5吨、工作级别为A5的单梁吊车1台,屋面采用彩钢板,墙面采用彩钢板.基础采用C25.
该资料包含：

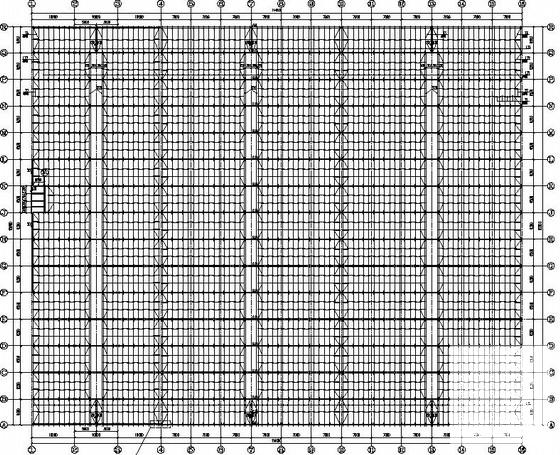

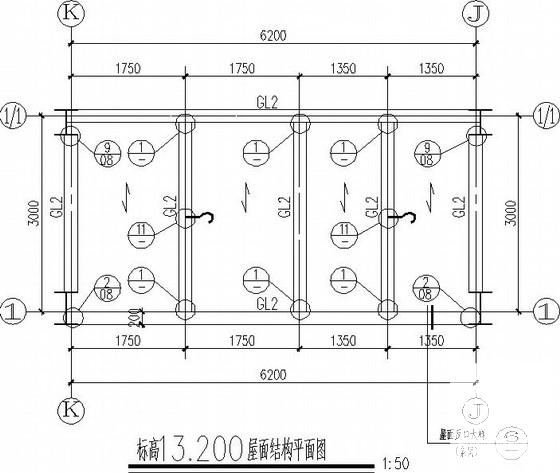

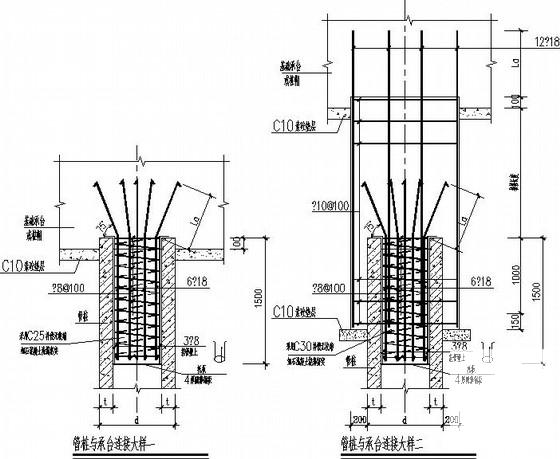

钢 结构设计说明 、桩基设计说明和大样详图、桩基平面布置图、地梁承台平面布置图、预制板结构平面布置图、柱网及吊车梁平面布置图、屋面檩条平面布置图、屋面支撑 平面布置图 、柱间支撑布置图、墙面檩条布置图、刚架剖面图、主结构 节点详图 、楼梯结构大样图、承台大样图、次结构 节点详图 、局部刚架立面图、屋面结构平面图、吊车梁详图共17张图纸。
